CPM1A型PLC的系统配置

    (1) CPM1A型的系统构成

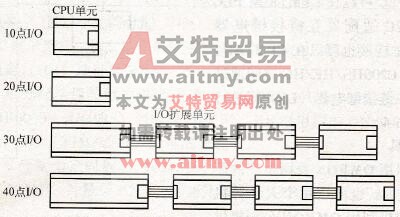

    CPM1A型PLC控制系统的最小配置为一台CPU单元和一台手工编程器。若CPU单元上的输入、输出点不够时，在50~100点的范围内，可以通过配置I/O扩展，以满足要求。CPM1A型PLC的系统构成见图6-1。注意：只有30点和40点的CPU单元才能带I/O扩展单元，最多可带3个I/O扩展单元。见表6-2和表6-3。

    图6-1    CPM1A型PLC的系统构成

    表6-2    I/O扩展单元

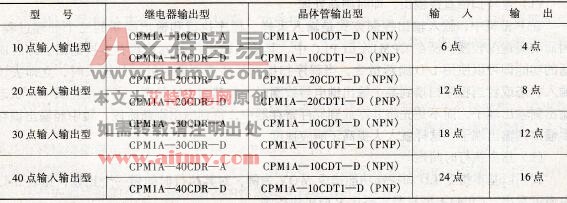

    表6-3    CPU单元

   (2)上位链接

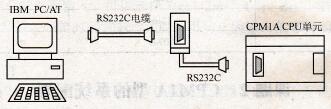

    CPM1A型PLC可与上位计算机通过RS232C适配器进行1：1通信，其链接见图6-2。

    图6-2    PLC与上位计算机通信

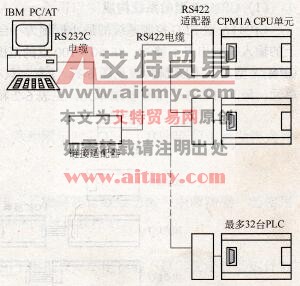

    CPM1A型PLC也可以同OMRON公司的其他型号的PLC一起（最多可达32台）通过RS422适配器与上位计算机进行1：n通信，其链接，见图6-3。

    图6-3    上位计算机与n台PLC链接

   (3)1：1链接

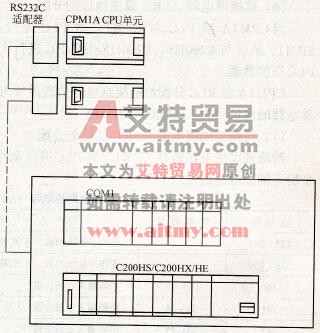

    CPM1A型PLC可以在CPM1A型PLC之间通过RS232C适配器在链接继电器(LR)区进行1：1链接也可以在CPM1A与CQM1、SRM1、C200HS/HE/HG之间通过RS232C适配器在链接继电器(LR)区进行1：1链接，见图6-4。

    图6-4    CPM1A与其他PLC的1：1链接

   (4)编程工具

    CPM1A可以用OMRON公司生产的简易编程器进行编程，也可以用个人计算机IBM PC/AT兼容机利用OMRON公司提供的S (ysmac)、S(upport)、S(oftware)支持软件进行编程。
