FP1系列PLC的内部寄存器及I/O配置

    用户在使用PLC之前，必须详细了解所使用的PLC的内部寄存器及I/O配置情况。FP1系列的内部寄存器及I/O配置，见表6-52。

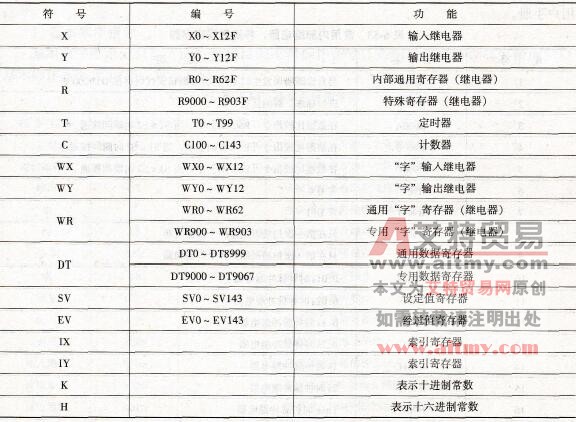

    表6-52    FP1系列的内部寄存器及I/O配置一览表

    在表6-52中：

   1)用X表示输入寄存器，Y表示输出寄存器，R表示内部寄存器，只能按位操作，各自的符号不能混淆。用WX、WY、WR表示相应的“字”继电器，只能按“字”（即16位）操作。

    例：

   WR34表示由R340~R34F 16个（位）寄存器组成的一个字。可用下图表示其相互关系：

WR34：

   2)用K表示十进制常数，其值为-32768~+32767之间的整数。用H表示十六进制常数，其值为0~FFFF。

   3)用C表示计数器，T表示定时器，DT表示数据寄存器。

    对于C24C系列的PLC，输入寄存器的数目为16，相应的编号为X0~ XF；输出寄存器的数目为8，相应的编号为Y0~Y7，即该型号PLC的I/O总数为24点。

   FP1系列PLC的常用内部继电器、特殊数据寄存器见表6-53。更为详细的说明可参阅用户手册。

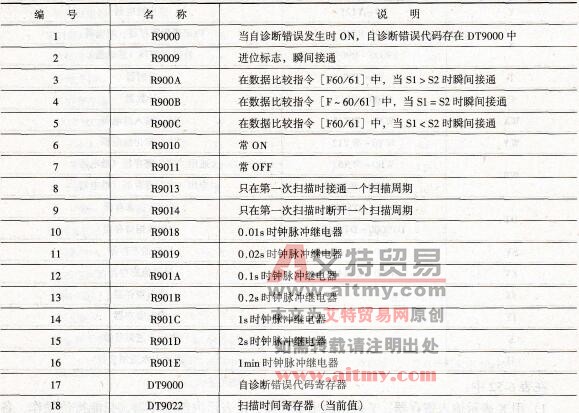

    表6-53    常用内部继电器、特殊数据寄存器
