FP1系列PLC的F6 (DGT)十六进制数传输指令

    指令功能：将一个16位区的十六进制数的若干位传送到另一个16位区。

    应用举例：F6 (DGT)十六进制数传输指令的应用见图6-83。当触发信号X0接通后，内部字继电器DT0中的十六进制第0位( digit)的内容将被传输到外部输出字继电器WY0中的十六进制第0位(digit)，在传输过程中仅WY0的低4位的值发生变化。

    图6-83    梯形图

    使用说明：当触发信号接通时，将由“S”指定的十六进制数或16位区存放十六进制数的若干位传输到“D”指定的16位区，传输的位由“n”来设定。如果设定的n为H000可以缩写为H0来表示，（参见图6-83）即表示要将DT0的digito传输到WY0的digito。

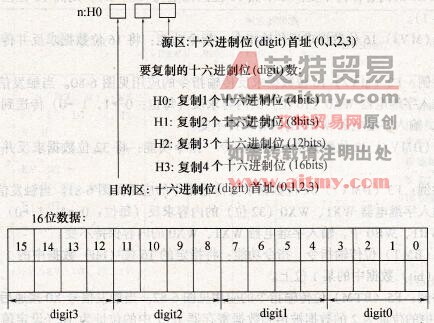

    “n”的设定格式如下：

   16位数据的十六进制位( digit)的规定如下：
