FP1系列PLC的MC、MCE指令

    MC为主控继电器指令，MCE为主控继电器结束指令，当预置触发信号接通时，执行MC至MCE之间的指令。

    应用举例：MC、MCE指令的应用的梯形图，见图6-55。当预置触发信号X0接通时，执行MC和MCE之间的指令；当预置触发信号X0断开时，MC和MCE之间的指令操作见表6-57。

    图6-55    梯形图

    在图6-55中，当X0为OFF时，无论X2接通还是断开，定时器TMX0均为复位状态。

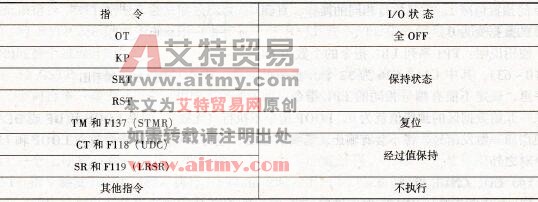

    表6-57    当预置信号为OFF时，MC和MCE之间的指令关系

    注意：在一对主控指令之间可以有另一对主控指令，这种结构称为嵌套，见图6-56。MC指令不能直接从左母线开始，程序中的MC指令前一定要有一触点输入。在下列条件下，程序不能执行：MC指令无触发信号；有两个或多个同号的主控指令对；MC和MCE指令的顺序颠倒。MC指令的个数对于FP1系列是32个(0~31)，其中C14、C16为16个。在主控指令对之间应用DF、DF/指令时，当主控指令变为OFF时，微分指令存储并保持MC指令触发信号断开之前的状态（ON或OFF）。当MC指令的执行条件为OFF时，则在MC和MCE指令之间的微分指令无效。如果需要微分输出，则应将微分指令放在MC、MCE指令对之外。

    图6-56    主控指令嵌套
