FP1系列PLC的BIN（二进制）算术运算指令

    BIN（二进制）算术运算指令用于对16位或32位数据进行加、减、乘、除运算，见表6-64。

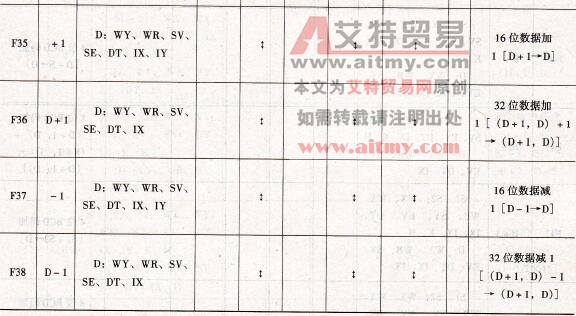

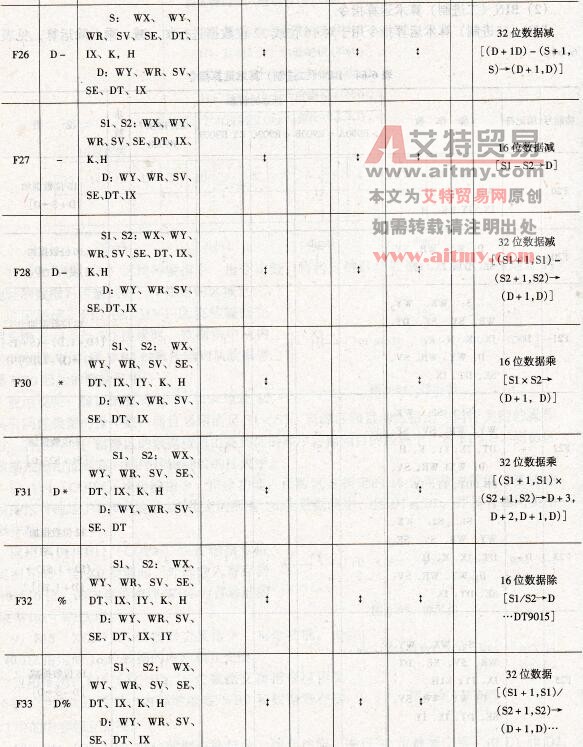

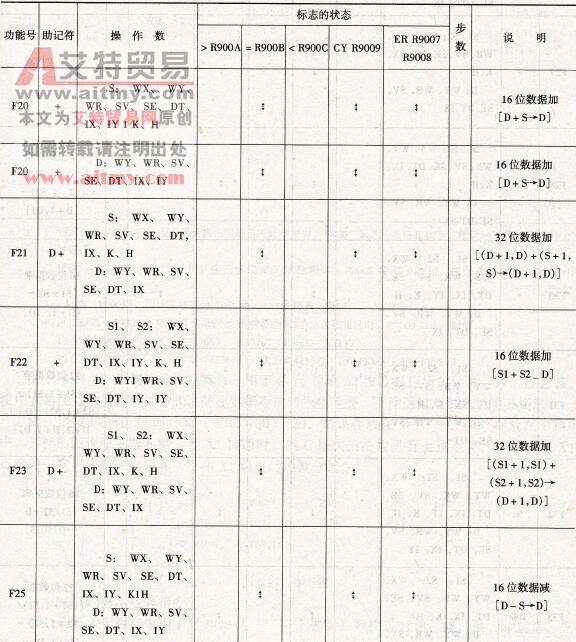

    表6-64    BIN（二进制）算术运算指令

    注：1．错误标志(R9007)：当由索引修正值规定区域越限时，R9007接通并保持此状态，错误地址传输到DT9017并保持。

    2．错误标志(R9008)：当由索引修正值规定区域越限时，R9008接通一瞬间，错误地址传输到DT9018中。

    3．=标志(R900B)：当计算结果为“0”时，R900B接通一瞬间。

    4．进位标志( R9009)：当计算结果超过16位数据区或32位数据区时，R9009接通一瞬间，

   16位数据区的范围：K(-32768)~K32767 (H8000~H7FFF)：

   32位数据区的范围：K(-2147483648)~K2147483647 (H80000000~H7FFFFFFF)。

    关于BIN（二进制）算术运算指令用于对16位或32位数据进行加、减、乘、除运算，使用者需注意数据存放的格式，防止数据存放时发生重叠，下面通过举例来说明其用法。

    例：当按下按钮X1时计算(WR0 - 30)/20，结果存放在WY0中，余数存放在DT10中，其梯形图程序见图6-87。当X1接通时，PLC每次扫描均进行上述运算，如果要求X1每接通一次只进行一次运算，可在X1触点后加微分指令。

    图6-87    梯形图
