FP1系列PLC的F75 (BINA) 16位数据转换为ASCⅡ码指令

    指令功能：当触发信号接通时，将S1指定的16位二进制数转换为十进制的ASCⅡ码，转换的结果根据S2指定的内容存储在由D指定的起始于16位区的区块中。在目的区D中，数据的存储是按照转换后的数字由高字节开始存储。

   S2指定目的区数据的字节数（ASCⅡ码），当转换一个负数时，“-”号也被转换为ASCⅡ码（ASCⅡ HEX码：H2D），若转换的是正数，“+”号不被转换。

    如果S2指定的区大于转换数所需要的空间，可用空格（ASCⅡ HEX码：H20）这样的ASCⅡ码存储在多余的区中。

    应用举例：F75(BINA) 16位二进制数转换为十进制ASCⅡ码指令应用见图1。当触发信号X0接通时，将数据寄存器DT0中的16位二进制数（假设为K - 123）转换为十进制的ASCⅡ码，转换的结果存储在数据寄存器DT41和DT40中，见图2。当图1中S2= K8时，转换的结果见图3。

    图1    梯形图

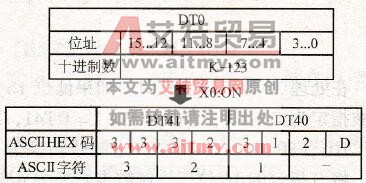

    图2    S2=K4的转换

    图3    S2=K8时的转换结果
