FP1系列PLC的F91 (SEGT) 16位数据七段显示解码指令
来源:艾特贸易2018-05-11
简介指令功能:当触发信号接通时,将源区 S 指定的数据转换为七段显示 4 位十六进制数,转换的结果存储在始于目的区 D 指定的 16 位区的区域中。用于七段显示的数据占用 8 位,它可用来
指令功能:当触发信号接通时,将源区S指定的数据转换为七段显示4位十六进制数,转换的结果存储在始于目的区D指定的16位区的区域中。用于七段显示的数据占用8位,它可用来表示一个数字。

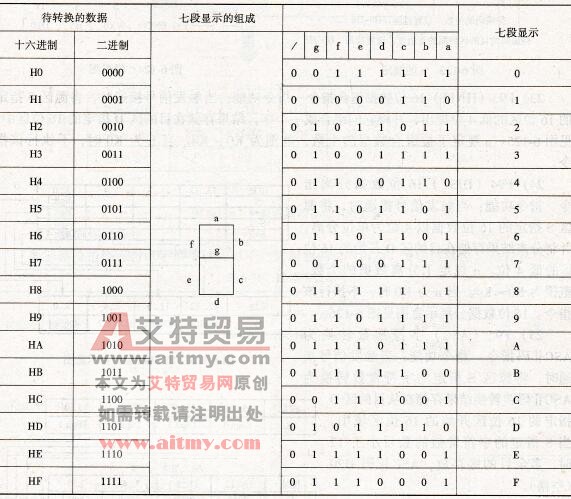

七段转换表见表1。
表1 七段转换表
应用举例:F91(SEGT) 16位数据七段显示解码指令应用见图1。当触发信号X0接通时,将数据寄存器DT0的内容转换为用于七段显示的4位数据,转换结果存储在外部字输出继电器WY1和WY0中,见图2。
图1 梯形图

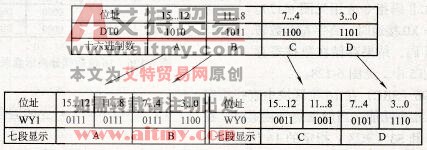

图2 16位七段解码
