NEZA系列PLC FIFO/LIFO寄存器功能块指令%Ri用途
来源:艾特贸易2018-05-28
简介FIFO/LIFO 寄存器功能块指令 % Ri 用于按顺序保存有关数据,并在需要时将需要的数取出。 FIFO/LI-FO 寄存器功能块指令 %Ri 的格式见图 6-176 。图中各参数说明如下: a . % Ri 为第 i 个 FIFO
FIFO/LIFO寄存器功能块指令% Ri用于按顺序保存有关数据,并在需要时将需要的数取出。FIFO/LI-FO寄存器功能块指令%Ri的格式见图6-176。图中各参数说明如下:
a.% Ri为第i个FIFO/LIFO寄存器,在NEZA系列PLC中共有4个FIFO/LIFO寄存器,故i=0~4。
图6-176 FIFO/LIFO寄存器功能块指令%Ri的格式
b.R为寄存器复位端,当其上升沿到来时,寄存器复位。
c.I为寄存器输入控制端,当其上升沿到来时,将输入字% Ri.I的内容存入寄存器中。
d.O为寄存器输出控制端,当其上升沿到来时,将寄存器的字根据指令要求(FIFO先进先出或LIFO后进先出)输出到% Ri.O中。
e.E为寄存器空信号,当寄存器无数据存在时,%Ri.E=1。
f.F为寄存器满信号,当寄存器已装入16个字时,% Ri.F=1。

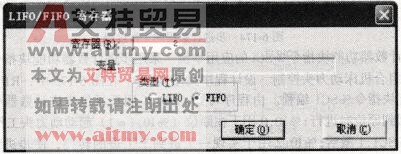

g.TYPE F为寄存器的类型。当TYPE选择FIFO时,类型提示为TYPE F;当TYPE选择LIFO时,类型提示为TYPE L。寄存器类型的选择通过PL707for Neza扩展指令中的% Ri一寄存器来设定,见图6-177。
图6-177 FIFO/LIFO寄存器的选择
%Ri.I为寄存器输入字,进入寄存器的字值必须首先写入寄存器输入字%Ri.I中。
%Ri.O为寄存器输出字,从寄存器取出的字存入寄存器输出字%Ri.O中。
