按照PLC系统管理的要求编制界面

    我们一再强调过，不要将一项控制系统的设计，简单地等同于设计单纯控制用的硬件和软件。它只是其中的一个功能模块。

    触摸屏在系统中功能定位是管理、调度和对外联络部门。管理工作是要分层次的，是需要分工合作的，各部门之间的关系是明确的。按照由顶到底的设计思路，首先要有一个明确的组织结构。首先我们来看如图5-1所示的主框图。

    每一个方框代表一个基本界面，每一个界面都有自己的编号。例如B003，表示基本界面第3号。该顺序号存放在基本界面指针（索引）寄存器中。也就是说，改变基本界面指针寄存器中的数值，也就更新了界面。命令编号代表了GOT下达给PLC的命令代号。例如，M003。它指示PLC开始执行与该命令相关的一段程序，完成特定的工作。要求界面转移（变更）时，可由PLC执行一条对界面指针的赋值指令，或是由GOT上的触摸键改变界面指针的值即可。此处为手动（触摸键）选择的方式，即操作者可选择其中任意一种方式工作，同时转到与该方式相应的界面。当然，也可退回上一级菜单。

    主框图仅仅是一个基本框架。必须由下一级菜单才能开始具体的工作，如图5-2所示。

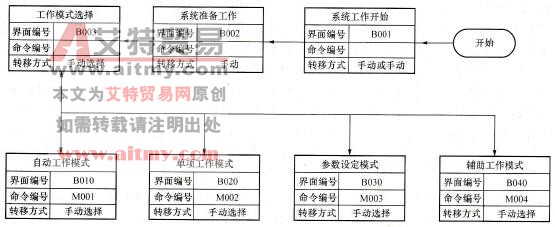

    图5-1    触摸屏主框图

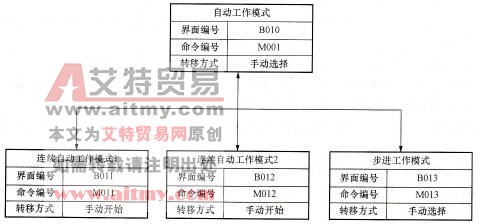

    图5-2    自动工作模式框图

    这里我们假设该设备有三种自动连续工作模式可供选择。所以增加一级选择菜单，以便进入所需要的工作状态。单项工作框图如图5-3所示。

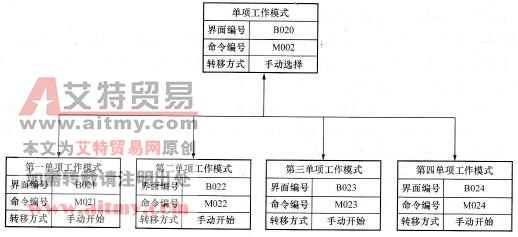

    图5-3    单项工作框图

    这里假设设备有四种单项工作模式可供选择。所以也需增加一级选择菜单。单项工作，是指完成某一项特定的局部的工作。这在实际工作中也是必不可少的。具体如何安排并无定规，完全根据总体设计的需要。这里不过是笔者扔出的“砖头”。设备调试工作框图如图5-4所示。

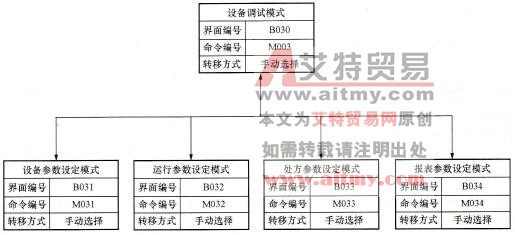

    图5-4    设备调试工作框图

    因为同一设备或同一系列的设备，控制系统基本上是相同的。如果其部件相同，但是型号、参数可能不同，所以设有修改参数的专用界面。如图5-5所示为辅助工作模式框图。

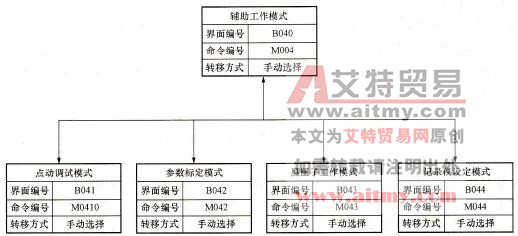

    图5-5    辅助工作模式框图

    以上这些框图，就像是各种计算机应用程序界面上的菜单，给操作者提供一个选择的平台。而且菜单可能是多级的，最后一次的选择，才是要做的具体工作。

    不要忘记，为了工作中的责任和权利分明，界面可以分成一般操作界面，运行参数设置和修改画面，管理专用界面等。界面和触摸键等元素（件）一样，也是可以赋予不同的保密等级的。低等级的命令不可能调出比它等级高的界面。此时，将要求操作人员输入相应等级的口令，进入相应的等级，并可以在完成之后退出。

    图5-6为故障处理工作模式，不是由操作人员调用的。而是当系统出现任意一种故障（错误）时，自动跳出来的（与此同时，PLC可能已经做了一些应急处理）。它报告情况并询问处理意见。

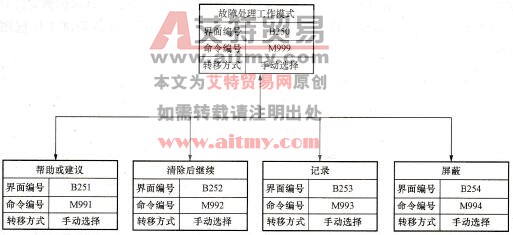

    图5-6    故障处理模块框图

    这里所使用的界面编号以及命令编号，读者可以根据自己的习惯任意选用。只要不重复或是超出规定的范围即可（各种GOT有自己规定的范围）。但是如果我们刻意对编号做一些安排，就可能有助于理解它们之间的关系，便于记忆和阅读理解。

    安排这些结构框图，如同编写一本书的目录。一本书可能分为若干部分，每一部分又分为若干章，每一章分为若干节，如有必要一节还可分为若干段等。这样便于用户找到所要的内容。但是书的目录，并不是具体的内容。书中的每一节可能包含有相对独立的内容，它就是写在PLC中的各个软件模块中（一段独立的程序），读者可以根据需要，随时“阅读”其中的任意一节。但是从全书的角度而言，各章节又是相互关联的。书的种类和内容可能千差万别，内容的安排和组织各不相同。触摸屏也可能用在各式各样的系统中。具体内容的安排和组织方法，自行安排。上面的各级框图，作为一种传统思路的安排，仅供参考。
