西门子S7-200 PLC的触点指令

    触点指令是PLC中应用最多的指令。触点可分为动合触点及动断触点，又以其在梯形图中的位置分为与母线相连的动合触点或动断触点、与前边触点串联的动合或动断触点及与其他触点并联的动合或动断触点。表2-2为西门子S7-200系列可编程控制器的触点指令。

    1．标准触点指令

    常开触点对应的存储器地址位为1状态时，该触点闭合。在语句表中，分别用LD(Load,装载)、A(And，与)和O(Or，或)指令来表示开始、串联和并联的常开触点。常闭触点对应的存储器地址位为0状态时，该触点闭合在语句表中，分别用LDN(Load Not)、AN(And Not)和ON(Or Not)来表示开始、串联和并联的常闭触点。触点符号中间的“/”表示常闭，触点指令中变量的数据类型为BOOL型。

    2．立即触点

    立即(Immediate)触点指令只能用于输入I，执行立即触点指令时，立即读入物理输入点的值，根据该值决定触点的接通/断开状态，但是并不更新该物理输入点对应的映像寄存器。在语句表中，分别用LDI、AI、OI来表示开始、串联和并联的常开立即触点，用LDNI、ANI、ONI来表示开始、串联和并联的常闭立即触点。触点符号中间的“I”和“/I”表示立即常开和立即常闭。

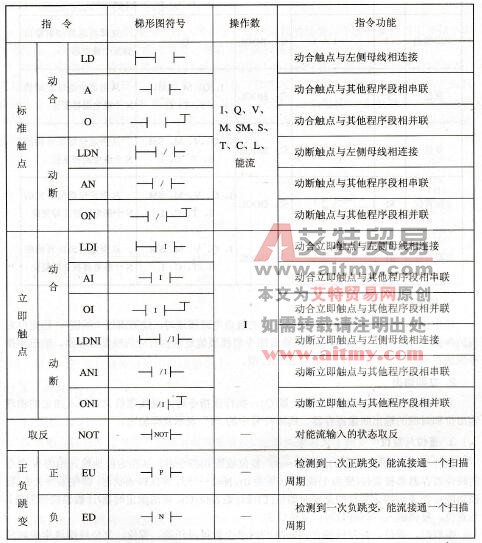

    表2-2    S7-200系列PLC触点指令
