西门子S7-200 PLC的线圈指令

    线圈指令用来表达一段程序的运算结果。线圈指令含普通线圈指令、置位及复位线圈指令、立即线圈指令等类型。表2-3为西门子S7-200系列可编程控制器的线圈指令。

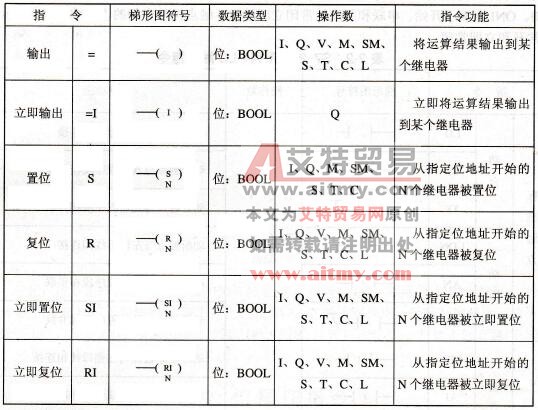

    表2-3    S7-200系列PLC线圈指令

    1．输出

    输出指令(=)与线圈相对应，驱动线圈的触点电路接通时，线圈流过“能流”，指定位对应的映像寄存器为1，反之则为0。输出指令将栈顶值复制到对应的映像寄存器。输出类指令应放在梯形图的最右边，变量为BOOL型。

    2．立即输出

    立即输出指令(=I)只能用于输出量(Q)，执行该指令时，将栈顶值立即写入指定的物理输出位和对应的输出映像寄存器。线圈符号中的“I”表示立即输出。

    3．置位与复位

    执行S(Set，置位或置1)与R(Reset，复位或置0)指令时，从指定位地址开始的N个点的映像寄存器都被置位（变为1）或复位（变为0），N=1～255，并保持该状态，即使条件失去（自锁功能）。如果被指定复位的是定时器位(T)或计数器位(C)，将清除定时器/计数器的当前值。当置位、复位输入同时有效时，复位优先。

    编程时，置位、复位线圈之间间隔的网络个数可以任意。置位、复位线圈通常成对使用，也可以单独使用或与指令盒配合使用。

    4．立即置位与立即复位

    执行SI(SetImmediate，立即置位)与RI(Reset Immediate，立即复位)指令时，从指定位地址开始的N个连续的物理输出点将被立即置位或复位，N=1～128。线圈符号中的I表示立即。该指令只能用于输出量(Q)，新值被同时写入对应的物理输出点和输出映像寄存器。使S、R、SI和RI指令ENO(使能输出)=0的错误条件为：SM4.3(运行时间)，0006(间接寻址)，0091（操作数超出范围）。
