S7-200系列PLC的CPU模块技术指标

来源：艾特贸易2018-06-04

简介S7-200 有 5 种 CPU 模块， CPU 模块共有的技术指标和各 CPU 模块特有的技术指标分别见表 3-9 和表 3-10 。表 3-11 、表 3-12 和表 3-13 分别为数字量输出、电源和数字量输入技术指标。表 3-9

S7-200有5种CPU模块，CPU模块共有的技术指标和各CPU模块特有的技术指标分别见表3-9和表3-10。表3-11、表3-12和表3-13分别为数字量输出、电源和数字量输入技术指标。

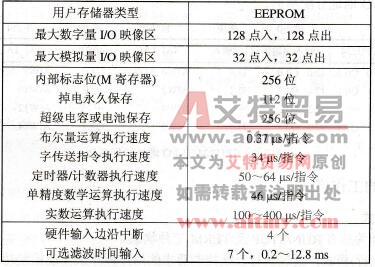

表3-9 S7-200 CPU模块共同的技术指标

S7-200 CPU模块共同的技术指标

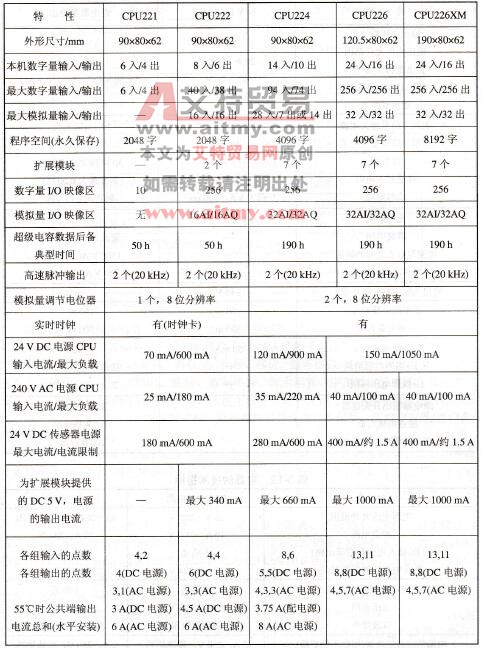

表3-10 S7-200 CPU模块的主要技术指标

S7-200 CPU模块的主要技术指标

注：CPU224～CPU226的7个扩展模块中，最多只能有2个智能扩展模块EM227。

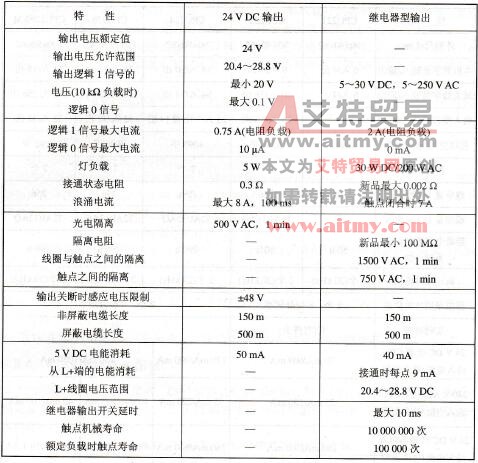

表3-11 S7-200数字量输出技术指标

S7-200数字量输出技术指标

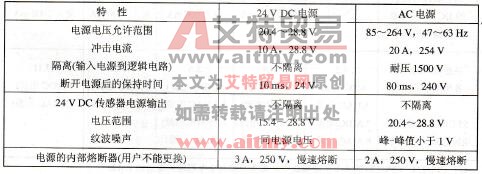

表3-12 电源的技术指标

电源的技术指标

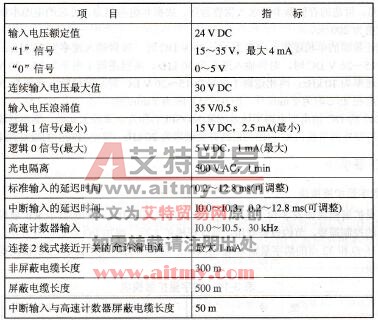

表3-13 S7-200数字量输入技术指标

S7-200数字量输入技术指标

CPU221无扩展功能适于用作小点数的微型控制器。CPU222有扩展功能，CPU224是具有较强控制功能的控制器，CPU226和CPU226XM适用于复杂的中、小型控制系统。

S7-200 CPU的指令功能强，有传送、比较、移位、循环移位、产生补码、调用子程序、脉冲宽度调制、脉冲序列输出、跳转、数制转换、算术运算、字逻辑运算、浮点数运算、开平方、三角函数和PID控制指令等，采用主程序、最多8级子程序和中断程序的程序结构，用户可使用1～255 ms的定时中断。用户程序可设3级口令保护，监控定时器（看门狗）的定时时间为300 ms。

数字量输入中有4个用作硬件中断，6个用于高速功能。32位高速加/减计数器的最高计数频率为30kHz，可对增量式编码器的两个互差90°的脉冲列计数。计数值等于设定值或计数方向改变时产生中断，在中断程序中可及时地对输出进行操作。两个高速输出可输出最高20 kHz、频率和宽度可调的脉冲列。

RS-485串行通信口的外部信号与逻辑电路之间不隔离，支持PPI、DP/T、自由通信口协议和PROFIBUS点对点协议（使用NETR/NETW指令）。PPI/MPI协议的波特率为9.6 kb/s、19.2 kb/s和187.5 kb/s;自由口协议的波特率为0.3 kb/s、0.6 kb/s、1.2 kb/s、2.4 kb/s、4.8 kb/s、9.6 kb/s、19.2 kb/s和38.4 kb/s。单段网络最大电缆长度：38.4 kb/s时为1200 m，187.5 kb/s时为1000 m。每个网络最多126个站，最多32个主站。MPI共有4个连接，2个分别保留给编程器(PG)和操作员面板(OP)。通信接口可用于与运行编程软件的计算机通信，与人机接口(操作员界面)TD200和OP通信，以及与S7-200 CPU之间的通信。通过自由通信口协议，可与其他设备进行串行通信。通过AS-i通信接口模块，可接入496个远程数字量输入/输出点。

用户数据存储器可永久保存，或用超级电容和电池保持。超级电容充电20 min，可充60%的电量。可选的存储器卡可永久保存程序、数据和组态信息，可选的电池卡保存数据的时间典型值为200天。

高速计数器的单相逻辑1电平为15～30 V DC时，时钟输入速率为20kHz;单相逻辑1电平为15～26 V DC时，时钟输入速率为30 kHz。两相逻辑1电平为15～30 V DC时，时钟输入速率为10 kHz;两相逻辑1电平为15～26 V DC时，时钟输入速率为20 kHz。实时时钟精度在25℃时为2 min/月，在0～55℃时为7min/月。
