FX2N系列PLC的定时器(T)使用说明

来源:艾特贸易2018-07-29

简介FX2N 系列 PLC 内部可提供 256 个定时器,其编号为 T000 ~ T255 。其中普通定时器 246 个,积算定时器 10 个,定时器的元件号及其设定值如下。 (1)100ms 定时器 T0 ~ T199 ,共 200 点,计时范围

    FX2N系列PLC内部可提供256个定时器,其编号为T000T255。其中普通定时器246个,积算定时器10个,定时器的元件号及其设定值如下。

   (1)100ms定时器T0T199,共200点,计时范围:0.13276. 7s

   (2)10ms定时器T200T245,共46点,计时范围:0.01327. 67s;

   (3)1ms积算定时器T246T249,共4点,计时范围:0.00132. 767s;

   (4)100ms积算定时器T250T255,共6点,计时范围:0.13276. 7s

    定时器的使用说明如下。

   (1) PLC内的定时器是根据时钟脉冲的累积形式.将PLC内的1ms10ms100ms等时钟脉冲进行加法计数.当所计时间达到规定的设定值时,其常开触点闭合,常闭触点断开。

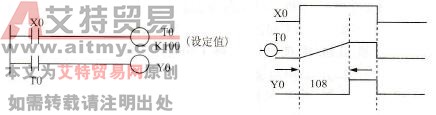

   (2)每个定时器只有一个输入,线圈通电时,开始计时,断电时,自动复位,不保存中间数值。定时器有两个数据寄存器,一个为设定值寄存器,另一个是当前值寄存器,这些寄存器都是16位,定时器的定时值一设定值×时钟。定时器指令符号和时序图如图2. 36所示。

 定时器指令符号的形式和时序图

    2. 36    定时器指令符号的形式和时序图

    在图2. 36中,当定时器线罔T0的驱动输入X0接通时,T0开始计时,计时时间到,定时器T0的常7F触点闭合,Y0就有输出。当驱动输入X0断开或发生停电时,定时器就复位,输出触点也复位。

   (3)积算定时器一共有10点,从T246T2491ms积算定时器;从T250T255100ms积算定时器。

    FX1NFX2N系列PLC中,1ms积算定时器有4点。

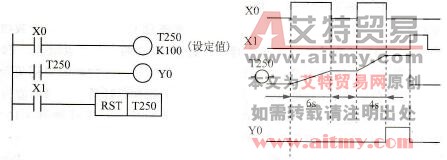

    积算定时器的指令形式和时序图如图2.37所示。该图中,定时器线圈T250的驱动输入X0接通时,T250的当前值计数器开始对100ms的时钟脉冲进行累积计数,当该值与设定值K100相等时,定时器的输出触点动作。在计数过程中,即使输入X0断电,它也会把当前值(如图2.37中的6s)保持下来,当X0通电时,再继续累积4s,当累积时间为10s100×100ms=10s)时触点动作,Y0闭合。因为积算定时器的线圈断电时不会复位,所以需要用复位指令RST使其强制复位。

积算定时器指令形式和时序图

    2. 37    积算定时器指令形式和时序图
