FX2N系列PLC的4盏流水灯控制（单循环序列）

    4盏流水灯每隔1s顺序点亮，并循环往复。

   (1)I/O分配

    根据控制要求，该控制系统有一个起动按钮，一个停止按钮，4盏灯作为系统的输出。其I/O接线图如图2.63所示。

    图2. 63    4盏流水灯的I/O接线圈

   (2)画出顺序功能图

    顺序功能图如图2. 64所示。一般系统无初始条件时，可用M8002(PLC从STOP-RUN切换时的初始化脉冲)对初始步进行驱动。每步对应一盏灯的状态，每步的转移条件都是定时器的常开触点。由于系统要循环执行，所以在最后一步S23中，用定时器T3的常开触点作为返回S20步的转移条件。

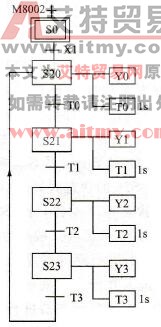

    图2. 64    4盏流水灯的顺序功能图

   (3)将顺序功能图转换成梯形图和指令表

    将图2. 64转成如图2.65所示的梯形图。在图2.64中系统不会停止，因此在图2.65(a)中．利用区间复位指令ZRST S20 S23，对状态继电器S20～S23全部复位，程序被终止。在停止按钮X2的两端并联M8002是为了在PLC上电时，对所有步进行初始化复位。图2. 65 (a)中第43行是从S23返回到S20，由于它不是按照正常流程白上而下执行，而是返回到顺序功能图的其他状态，所以不用SET S20指令，而是用OUT S20指令，这一点在顺序功能图转换成梯形图时需要注意。

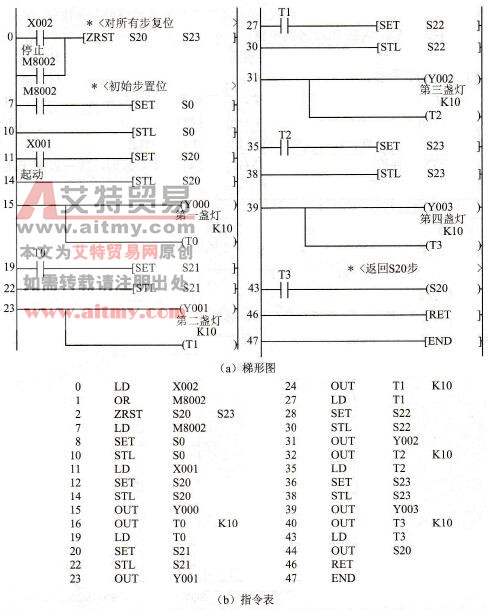

    图2. 65    4盏流水灯的梯形图和指令表

   (4)按照图2.63接PLC外围电路。

   (5)用GX软件将图2.65(a)中的程序下载到PLC中。在用GX软件编写STL程序时，一定注意STL指令要占1行，如图2.65(a)中的第10行、第14行等。顺序功能图中每步对应的动作，若只有线圈，则像第15行一样，将Y0和T0并联在一起编写，不能将T0直接连接在左母线上，否则梯形图不能转换；若既有触点，还有线圈，就应该像第19行一样编写。

    用GX软件编写顺控程序和用FXGP软件时有很大区别，这一点对于用惯FXGP软件的用户来说，需要注意。

   (6)调试运行

    参照图2. 63按下起动按钮X1，可以看到4盏灯每隔1s依次点亮，并不断循环；按下停止按钮X2，所有灯熄灭。
