PLC系统设计中用配方向导生成配方集

    在V4.0版中执行菜单命令“工具”→“配方向导”，或双击指令树“向导”文件夹中的“配方”图标，打开配方向导，可以定义和生成配方。

    1．定义配方

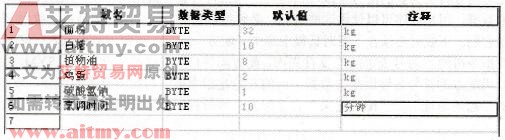

    在图12-11所示的配方定义表中，用鼠标点击“域名”列中的一个单元，然后编辑该域名，每个域名都称为名为RCPx_SYM(x是配方集的编号)的符号表中的符号名。用下拉式列表选择变量的数据类型，输入变量的默认值和注释。所有的新配方都将用这些默认值作为初值。

    图12-11    定义配方

   PLC最多可以定义4个配方，即最多可以有4个配方集，每个配方集内配方的个数只受存储卡容量的限制。操作完成后，单击“下一步”按钮，进入下一页。

    2．创建和编辑配方

    在“创建和编辑配方”对话框中，单击“增加配方”按钮，在图12-12所示的配方表中，会增加一个白色背景的可编辑的新配方列。该列中同时出现定义配方时设置的默认值，应根据产品的实际情况来修改默认值，以创建新的配方。可以修改列标题中的配方的名称，例如“苏达饼干”。选中某一列的配方后，可以用“删除”按钮删除它，或用“默认值”按钮将它的参数设置为默认值。用鼠标右键单击某一配方列，执行弹出菜单中的命令，可以剪切、复制和粘贴点击的配方。粘贴后，新的列被插入到当前光标位置的左侧。

    图12-12    创建和编辑配方

    3．分配V存储区

    用户可以输入用于配方的V存储区的起始地址，也可以使用配方向导推荐的地址，单击“建议地址”按钮，推荐的地址将会随配方的字节长度的增加而递增。

    4．项目组件

    配方向导将会为新的配方生成项目组件，包括符号表、数据块、读／写配方的子程序和存储卡数据，用户程序可以使用这些组件。必须将带有配方向导配置的项目下载到PLC才能使用它们。下载时必须在下载对话框中选中“配方”选项，将配方数据载入存储卡。

    在指令树的“＼符号表＼向导”文件夹内，配方向导自动生成符号表RCPx_SYM，用户程序可以用配方的符号名读取配方数据。图的左边是指令树中与配方有关的部分，双击指令树中的“起始地址”、“配方定义”、“配方”等图标，可以快速进入配方向导中相应的画面。

    5．编辑已有的配方集

    进入配方向导后，在第一页的下拉式列表框中可以选中一个已有的配方集来编辑它，可以用“删除配置”按钮来删除选中的配方集。
