FX2型PLC的接线技术方法
来源:艾特贸易2018-09-28
简介①电源。 FX2 型可编程序控制器的基本接线方法如图 11-19 所示。 图 11-19 可编程控制器的基本接线框图 基本单元和扩展单元的通电 / 断电必须同时进行,即两者共同一个电源开关;可编
①电源。

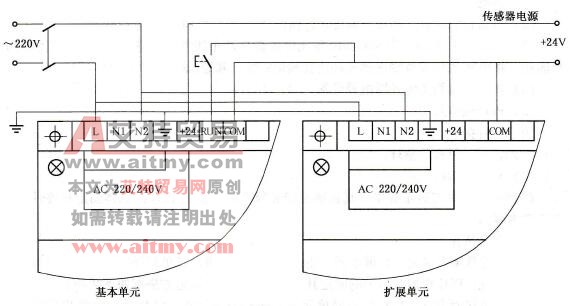

FX2型可编程序控制器的基本接线方法如图11-19所示。
图11-19 可编程控制器的基本接线框图
基本单元和扩展单元的通电/断电必须同时进行,即两者共同一个电源开关;可编程控制器24V直流接线端,可为光电开关、接近开关等输入传感器提供直流24V电源。
②接地。
PLC的接地线一般与机器的接地端相连接,基本单元必须接地,扩展单元与基本单元的接地点可连接在一起,接地线应尽可能的短,在满足接地电阻小于100Ω,接地线截面积大于2 mm²的条件下,采取单点接地方式,严禁与其他设备串联接地。
③RUN/STOP方式编程。
在RUN和COM之间接入一个输入信号开关,当COM与RUN接通后,PLC开始运行执行程序,此时利用监控的功能便可对PLC的运行状态进行监控。在STOP和COM之间接人一个开关,当STOP接通后,PLC停止一切操作,全部输出切断,此时程序员即可进行编程或程序修改工作。
④输入接线。

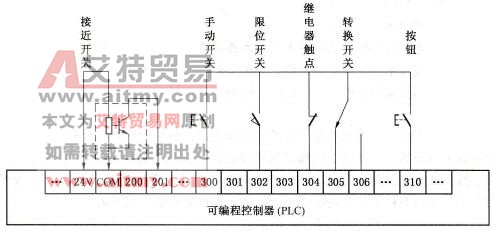

PLC一般接受行程开关、限位开关和接近开关等输入的开关信号,各输入端的接线就是将外部输入信号与对应的输入端口之间用信号线缆连接起来。如图11-20所示为某一种控制模式的输入接线。
图11-20 输入接线框图
⑤输出接线。
PLC的输出元件一般被封装在内部印制电路板上,输出接线就是将各输出端口与对应的输出控制负载之间用输出控制线缆连接起来。如图11-21所示为一种控制模式的输出接线。
图11-21 输出接线框图
