黑匣子功能设计保存记录的方式

    参照计算机软件中的数据库技术，可对大量记录进行保存。结合PLC系统的具体情况，可采用两种不同的方式定时保存记录。因各有其优缺点，可对具体系统择优选用。可参考图7 -13、图7-14。



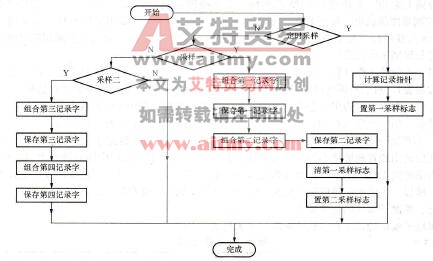

图7 -13保存记录方案1流程图



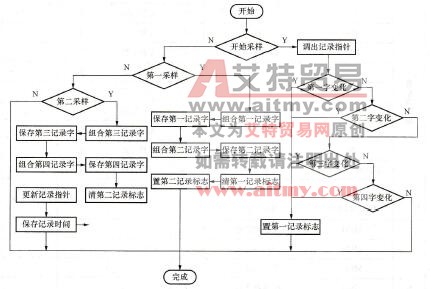

图7-14保存记录方案2流程图

    下列框图方案定时保存每一个记录（四个字）。此时，记录的地址，以及记录指针和发生时间直接相关，不用保存。

    另一种方案是仅当发现记录内容变化时才保存，同时还要另外保存当时的时间。因为此时记录指针虽然与记录地址相关，但与保存时间完全无关。对于工作状态变化不很频繁的设备，可以节约很多存储空间。
