PLC的实施程序

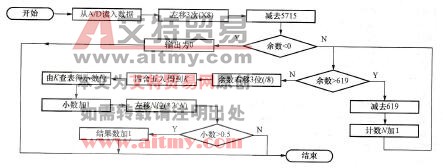

    根据式(7-7)做如下操作处理，采样数据处理程序流程如图7-37所示。



图7-37采样数据处理程序流程图

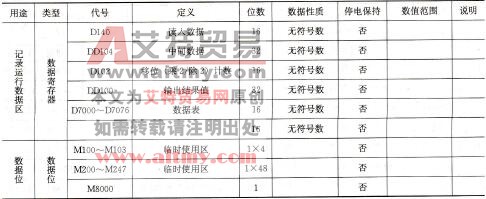

    开机时一次性存入停电保持的77个数据寄存器中以备用。软件资源定义见表7 - 21。

表7-21    软件资源定义表



    源程序如下。

    地址    指令    注释

   1000    LD  M8000

   1001 MOV KO  KIM100

   10 06    MOV    D140    K4M200    读进输入数

   1011    SFTL Ml00  M200 K16  K3    *8

   1020    SUB  K4M200 K5715  K4M200    - 5715

   ———_———_————

   1027    LD<    K4M2 00   KO

   1032    RST  Dl00    输出为0

   1035    RST  d101

   1038    CJ P20

   1041    LD M8000

   1042    RST  D102    计数器N

   1045    P11

   1046    LD>    K4M200 K619

   10 51    SUB  K4M200 K916  K4M200    每次除2

   1058    INC  D102

   1061    CJ Pll

   1064    LD M8000

   1065    ADD K4M200  K4 K4M200    四舍五入

   1072    SFTR Ml00  M200 K16  K3    ／8

   1081 MOV  K4M200  Z

   1086    MOV  D70002 D104    查小数表

   1091 MOV Kl  D105

   1096    DMOV  D104 K8M200    加整数1

   1105    RZST  M2032 M247

   1110    P12

   1111    LD>    D102 KO

   1116    SFTL  Ml00 M200  K48  K1    每次乘2

   1125    DEC  D102

   1128    CJ P12

   1131    LD=  D102 KO

   1136    DMOV  K8M216 D100    输出整数结果

   1145 AND M215    四舍五入

   1146    DINC    D100

   1151    P20
