S7-200 PLC与S7-300 PLC间的以太网通信配置客户端

   (1)打开“以太网向导”

    单击“工具”下的子菜单“以太网向导”，弹出“以太网向导”如图6-96和6-97所示，单击“下一步”按钮。

   (2)指定模块位置

    在模块位置中输入位置号，本例为“0”，再单击“读取模块”按钮，若读取成功，则模块的信息显示在如图6-98的序号“3”处。



图6 96打开以太网向导



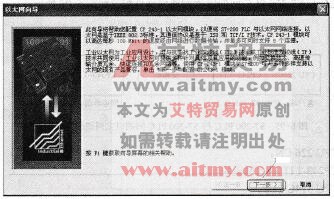

图6-97  以太网向导初始界面



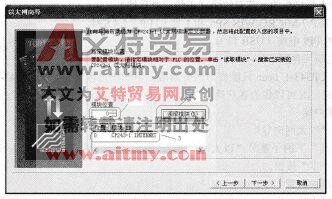

图6-98指定模块位置

   (3)指定模块地址

    在IP地址中输入“192.168.0.3”，在“子网掩码”中输入“255.255.255.0”，网关可以空置，在“为此模块指定通信连接类型”中选择“自动检测通信”选项，最后单击“下一步”按钮，如图6 99所示。IP地址的末位可以为小于等于255，但除2外的所有整数。



图6-99指定模块地址

   (4)指定命令字节和连接数目

    因为只有两个模块，所以“为此模块配置的连接数”选定为“1”，再单击“下一步”按钮，如图6-100所示。



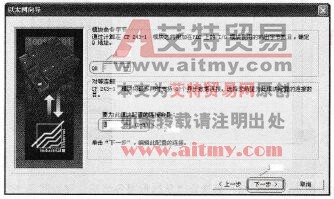

图6-100指定命令字节和连接数目

   (5)配置连接

    将“远程对象”设置为“03.02”（若为S7-200PLC，则设定为10.00），再将“为此连接服务器端的IP地址”设定为“192.168.0.2”。单击“确定”按钮，如图6 101所示。

    单击“新传输”按钮，再单击“确定”按钮，如图6-102所示。



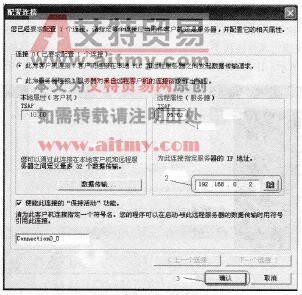

图6 101配置连接(1)



图6-102配置连接(2)

    如图6-103所示，在序“l”处选定“从远程服务器端读取数据”；序“2”处选定为“1”，因为一个字节可以包含8个开关量信息，而本例只有一个开关量；序“3”和序“4”处的含义是：将服务器端的MBO中的数据传送到客户端的VBO中去；再单击“确定”按钮。

   (6) CRC保护与保持现用间隔

    如图6-104所示，先选定“是，为数据块中的此配置生成CRC保护”，再单击“下一步”按钮。

   (7)分配配置内存

    如图6 105所示，先单击“建议地址”，再单击“下一步”按钮。



图6-103配置连接(3)



图6-104  CRC保护与保持现用间隔



图6-105分配配置内存

   (8)生成项日部件

    如图6 106所示，单击“完成”按钮，完成客户端的配置。



图6-106牛成项目部件
