三相异步电动机正反转的PLC控制块操作指令（ORB/ANB）

   1. ORB（块或指令）

    用于两个或两个以上的触点串联连接的电路之间的并联。ORB指令的使用如图2 -3 -1所示：

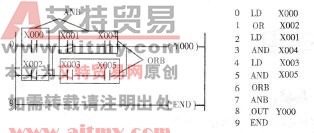

图2-3-1 ORB 指令的使用

    使用ORB指令时应注意：

   (1) ORB指令是不带操作元件的指令。

   (2)几个串联电路块并联连接时，每个串联电路块开始时应该用LD或LDI指令。

   (3)有多个电路块并联回路，如对每个电路块使用ORB指令，则并联的电路块数量没有限制。

   (4) ORB指令也可以连续使用，但这种程序写法不推荐使用，LD或LDI指令的使用次数不得超过8次，即ORB只能连续使用8次。

    2．ANB（块与指令）

    用于两个或两个以上触点并联连接的电路之间的串联。ANB指令的使用如图2 -3 -2所示。

    使用ANB指令时应注意以下几个方面。

   (1)并联电路块串联连接时，并联电路块的开始均用LD或LDI指令。

   (2)多个并联回路块连接按顺序和前面的回路串联时，ANB指令的使用次数没有限制。也可连续使用ANB，但与ORB 一样，使用次数不能超过8次。



图2-3-2 ANB 指令的使用
