GX编程软件的界面

    在计算机上安装好GX编程软件后，双击桌面上的GXDeveloper图标，即可启动GX Developer软件。其界面如图1-4 -1所示。



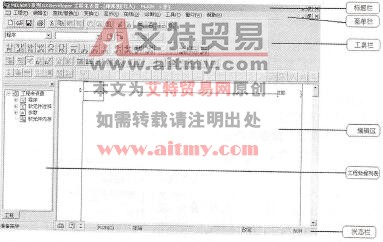

图1-4 -1 运行GX后的界面

    1．菜单栏

   GX编程软件有10个菜单项，每个菜单又有若干个子菜单项。许多基本相同菜单项的使用方法和目前文本编辑软件的同名菜单项的使用方法基本相同。多数使用者很少直接使用菜单项，而是使用快捷工具。常用的菜单项都有相应的快捷按钮，GX Developer的快捷键直接显示在相应菜单项的右边。

  2．快捷工具条

  GXDeveloper其有9个工具条，即标准、数据切换、梯形图符号、程序、注释、软元件内存、SFC、SFC符号、ST工具条。用鼠标单击“显示”菜单下的“工具条”命令，即可选用这些工具条。常用的有标准、梯形图符号、程序工具条等，将鼠标指针停留在快捷按钮上片刻，即可获得该按钮的提示信息，如图1-4 -2、图1-4 -3所示。

    3．编辑区

    编辑区是程序、注解、注释、参数等的编辑区域，如图1-4 -4所示。

  4．工程数据列表

  以树状结构显示工程的各项内容，如程序、软元件注释、参数等。

  5．状态栏

  显示当前的状态，如鼠标所指按钮功能提示、读写状态、PLC的型号等内容。



图1-4-2 工具条



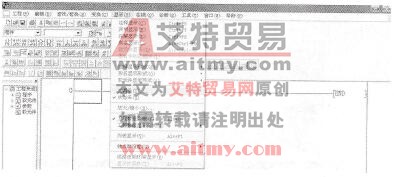

图1-4-3 显示工具条



图1-4-4 程序的编辑窗口
