  一、任务要求

    计数器和比较类指令,设计一个24小时可设定定时时间的城市灯光控制系统。(以15 min为一个设定单位),要求如下:

   (1)晚上l800所有的路灯开启。

   (2)晚上2000~ 2400景观灯开启。

   (3)早上7:00路灯关闭。

    二、任务分析

    根据控制要求,设X0为启停开关,X115 min快速调整与试验开关;X2为格数设定的快速调整与试验开关。时间设定值为钟点数乘以4。使用时,在0:00启动定时器。设路灯输出为YO,夜景灯输出为Y1

    1.输入/输出点的确定

    从上面的分析可知,需要3个输入点,2个输出点,具体输入/输出点分配如表4 -4 -2所列。

4 -4 -2城市灯光控制的输入/输出点分配表

 表4 -4 -2城市灯光控制的输入/输出点分配表

    2PLC控制接线图

    根据输入/输出点分配,PLC控制系统实现的城市灯光控制线路如图4-4 -3所示。

 图4 -4 -3 PLC控制系统实现的 城市灯光控制线路图

4 -4 -3   PLC控制系统实现的

    城市灯光控制线路图

    3PLC梯形图

    根据控制要求,如要按照时间启停,可利用前面学习的CMP比较指令和本课题学习的ZCP区间比较指令来完成。在设计梯形图时,采用了三个特殊辅助继电器,分别是M801110 ms脉冲,M8012100 ms脉冲,M80131 s脉冲,CO15 min计数器。当按下XO时,CO当前值每过1 s1,当CO当前值等于设定值K900时,即为15 minC196格计数器,它的当前值每过15 min1,当C1当前值等于设定值K96时,即为24小时。具体C1当前值与实际时间的对应如表4 -4 -3所列。

4 -4 -3  C1当前值与实际时间的对应表

 表4 -4 -3 C1当前值与实际时间的对应表

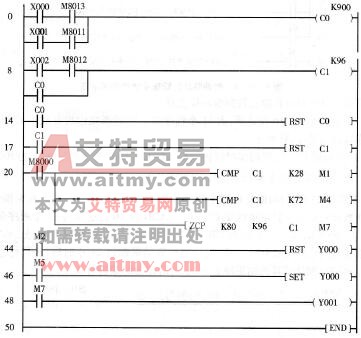

    其具体梯形图设计如图4-4 -4所示。

 图4 -4 -4城市灯光控制的梯形图

4 -4 -4城市灯光控制的梯形图
