城市灯光控制

  1．区间比较

  区间比较指令的助记符为ZCP(ZoneCompare)，功能是将源操作数[S]的数据和两个源操作数[S1]和[S2]的数据进行比较，结果送到[D]中，[D]为三个相邻元件的首地址。图4 -4 -1中的XO为ON时，执行ZCP指令，将T3的当前值与常数100和150相比较，比较结果送到M3~M5，源数据[S1]不能大于[S2]。



图4 -4 -1   ZCP指令说明的梯形图

   使用ZCP指令时应注意：

   (1) ZCP功能指令编号为FNC11。

    (2)ZCP16位运算占9个程序步，32位运算占17个程序步。

    (3)源操作数[S1]、[s2]与[S]的形式可以为K、H、KnX、KnY、KnM、KnS、T、C、D、V、Z；目标操作数[D]可以为Y、M、S。

   (4)源数据的内容[S1]<[S2]，如果[S1]>[S2]，则把[S1]视为[S2]处理。

   (5)当XO由ON→OFF时，不执行ZCP指令，比较结果保持不变，需要用复位指令RST或ZRST才能清除。

   (6)目标操作数[D]由三个位软元件组成，梯形图中表明的是首地址，另外两个位软元件紧随其后，如图4 -4 -1所示，首地址为M3，另外两个分别为M4、M5；

   (7) ZCP指令为二进制代数比较。其最高位为符号位，如果该位为“O”，则该数为正，如果该位为“1”，则表示该数为负。

   (8)执行比较操作后，即使其执行条件被破坏，目标操作数的状态仍保持不变，除非用RST指令将其复位。

   (9)该指令可以进行16/32位数据处理和连续／脉冲执行方式。

    2．触点型比较指令

    触点型比较指令相当于一个触点，指令执行时，比较两个操作数[S1]、[S2]，满足比较条件则触点闭合。触点型比较指令有多条，具体如表4 -4 -1所列。

表4 -4 -1触点型比较指令



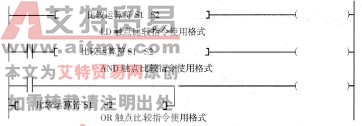

    触点比较类指令格式如图4-4 -2所示。



图4 -4 -2触点比较类指令格式

    使用触点比较指令时应注意：

   (1)触点比较指令源操作数可取任意数据格式。16位运算占5个程序步，32位运算占9个程序步。

   (2)触点比较类指令，当[S1]、[S2]满足比较条件时，触点接通。

   (3)在指令前加“D”表示其操作数为32位的二进制数，在指令后加“P”表示指令为脉冲执行型。
