右送料横梁上行

来源：艾特贸易2019-09-01

简介右送料横梁上行程序如图 10-12 所示。当 X014 动作输出上升沿脉冲时， M73 得电，驱动 KT2 动作， X007 动作输出上升沿脉冲从而使得 M70 得电，驱动主电磁阀右动作， T2 得电延时 K20 秒，

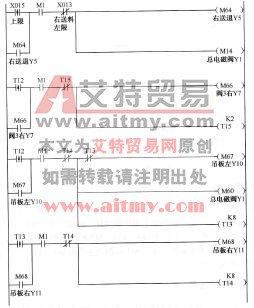

右送料横梁上行程序如图10-12所示。当X014动作输出上升沿脉冲时，M73得电，驱动KT2动作，X007动作输出上升沿脉冲从而使得M70得电，驱动主电磁阀右动作，T2得电延时K20秒，T61得电延时K56秒。到达上限位，开关X15动作，从而M70失电主电磁阀停止向右，X015得到一个上升沿脉冲时，M64、M14得电，M64驱动电磁阀右送退Y5，M14得电驱动总电磁阀。如图10-13所示。
