传送指令[ FNC12 - FNC16]

    传送指令是功能指令中使用最为频繁的指令。本课题在知识学习当中已经学习MOV指令，这里不再说明。在FX2N系列PLC中，传送指令除了MOV（传送）外，还有SMOV（BCD码移位传送）、CML（取反传送）、BMOV（数据块传送）和FMOV（多点传送）以及XCH（数据交换）指令。

  1．移位传送

  移位传送指令SMOV(ShiftMove)的功能是源数据（二进制数）被转换成4位BCD码，然后将它移位传送。图4-1-8中的XO为ON时，将Dl中右起第4位(m1=4)开始的2位( m2 =2) BCD码，移到目标操作数(D2)的右起第3位(n=3)和第2位（见图4 -1-8），然后D2中的BCD码自动转换为二进制数，D2中的第1位和第4位不受移位传送值的影响。



图4 -1 -8移位传送指令的梯形图

    使用SMOV指令时应注意：

   (1) SMOV功能指令编号为FNC13。

   (2)只有16位运算，占11个程序步。

   (3)SMOV指令可取除K、H以外的其他类型的操作数。它们的目标操作数可取KnY、KnM、KnS、T、C、D、V和Z。

  2．取反传送指令

  取反传送指令的助记符为CML(Complement)，其功能是将源元件中的数据逐位取反（1→0,0→1）并传送到指定目标。若源数据为常数K，该数据会自动转换为二进制数。CML用于可编程控制器反逻辑输出时非常方便。图4-1-9所示的CML指令将DO的低4位取反后传送到YO~ Y3中。



图4 -1 -9取反传送指令的梯形图

    使用CML指令时的注意事项：

   (1)功能指令编号为FNC14。

   (2)16位运算占5个程序步，32位运算占9个程序步。

    3．块传送指令

    块传送指令BMOV(Biock Move)的功能是将源操作数指定的元件开始的n个数据组成的数据块传送到指定的目标。如果元件号超出允许的范围，数据仅仅传送到允许的范围。

    使用BMOV指令时应注意：

   (1)功能指令编号为FNC15。

   (2)16位操作占7个程序步。

   (3)块传送指令的源操作数可取KnX、KnY、KnM、KnS、T、C、D和文件寄存器，目标操作数可取KnY、KnM、KnS、T、C和D。

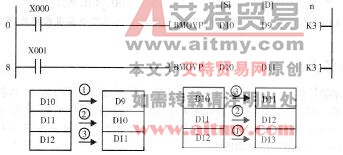

   (4)传送顺序是自动决定的，以防止源数据块与目标数据块重叠时源数据在传送过程中被改写。如果源元件与目标元件的类型相同，传送顺序如图4 -1 -10所示。



图4 -1 -10块传送指令

   (5)利用BMOV指令可以读出文件寄存器（Dl000~D7999）中的数据。

    4．多点传送指令

    多点传送指令FMOV(Fill Move)的功能是将源元件中的数据传送到指定目标开始的n个元件中，传送后n个元件中的数据完全相同。如果元件号超出允许的范围，数据仅仅送到允许的范围中。图4 -1 -11中的XO为ON时将常数0送到D5~ D14这10个(n=10)数据寄存器中。



图4 -1 -11多点传送指令

    使用FMOV指令时应注意：

   (1)功能指令编号为FNC16。

   (2)16位操作占7个程序步，32位操作占13个程序步。

   (3)它的源操作数可取所有的数据类型，目标操作数可取KnY、KnM、KnS、T、C和D，n,≤512。
