液压驱动电路电磁阀动作
来源：艾特贸易2019-09-01
简介整个液压驱动电路如图 10-2 所示，电磁阀 1 驱动送料台 1 ，电磁阀 2 驱动送料台 2 ，电磁阀 3 驱动左杆油缸，电磁阀 4 驱动右杆油缸，电磁阀 4 驱动吊板移动油缸。电磁阀 5 驱动整个系
整个液压驱动电路如图10-2所示，电磁阀1驱动送料台1，电磁阀2驱动送料台2，电磁阀3驱动左杆油缸，电磁阀4驱动右杆油缸，电磁阀4驱动吊板移动油缸。电磁阀5驱动整个系统，电磁阀动作循环表见表10-1，行程开关动作见表10-2。

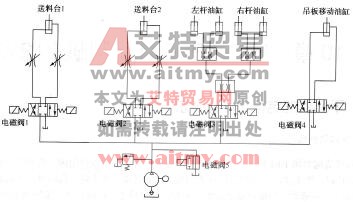

图10-2液压驱动电路

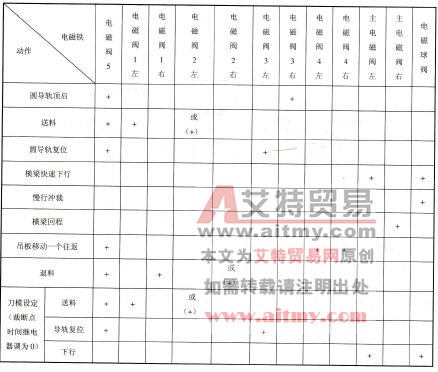

表10-1 电磁阀动作循环表
表10-2行程开关动作
