部分控制电路

   (1)提升池泵控制电路

    如图13-3所示，当按下按钮SF1，KM1，线圈得电，自锁l号提升池泵1开启；当按下按钮SS1，提升池泵停止运转。1号提升池泵2、2号提升池泵1、2号提升池泵2、排风机的运行如同l号提升池泵1的运行。

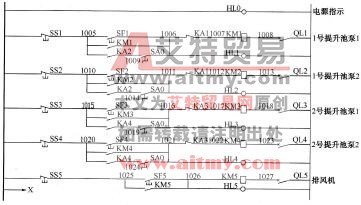

图13-3提升池泵控制电路

   (2)加药装置电路

    加药装置电路如图13-4所示。SA4在这里为现场手动／远程自动按钮。当选择远程自动操作时，其远程自动信号得电闭合，按下QL1时，加药搅拌电动机得电工作，指示灯亮。按下QL2时，加药计量泵得电工作，指示灯HL2得电亮。当选择手动操作时，按下SF1、QL1，加药搅拌电动机得电自锁运行，指示灯HL1亮。按下SF2、QL2，加药计量泵得电自锁运行，指示灯HL2亮。

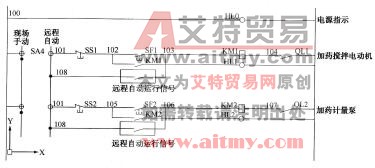

图13-4加药装置控制电路

   (3)喷射诱导气浮装置的电气控制

    电路控制如图13-5所示。当按下按钮SF1、QL1时，线圈KM1得电，自锁气浮循环泵1运转，指示灯HL1亮。当断开开关SS1时，线路断电，气浮循环泵1停止运转。气浮循环泵2的运行同上所述。

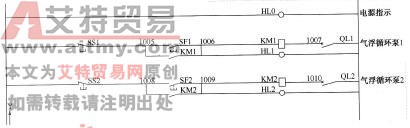

图13-5喷射装置电路控制图

  (4)核桃壳和超精细纤维过滤器电气控制

  控制电源采用停止优先电路。当按下按钮SFO时，线圈KMO得电自锁，电源指示灯HLO亮，控制电源开通。只有按下按钮SSO时，控制电源才会停止供电，如图13-6所示。



图13-6  电源控制电路
