用S7-300 PLC的梯形图指令表示装入和传送指令

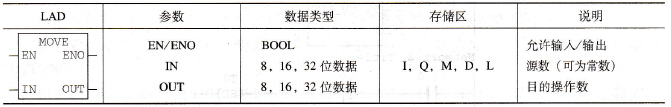

    在梯形图中，用MOVE功能框表示装入和传送指令，能传送数据长度为8位、16位或32位的所有基本数据类型，见表4-12。如果允许输入端EN为1，则允许执行传送操作，使输出OUT等于输入IN，并使允许输出端ENO为1。如果允许输八端为0，则不进行传送操作，并使允许输出端ENO为0。    表4-12    梯形图传送指令及操作数
    如果传送的是用户自定义的数据类型，如数组或结构，则必须使用集成的系统功能( SFC)进行。
