用S7-300 PLC的计数器和定时器级联，实现8小时延时

来源：艾特贸易2017-06-04

简介用计数器和定时器级联，实现 8 小时延时。程序如图 4-40 所示。该程序中， Network1 和 Network2 不能换位，否则必须用中间点实现该功能，因定时器触点状态要在下一个扫描周期才改变。

  用计数器和定时器级联，实现8小时延时。    程序如图4-40所示。该程序中，Network1和Network2不能换位，否则必须用中间点实现该功能，因定时器触点状态要在下一个扫描周期才改变。读者练习时可实现定时8S，会发现Q4.0只接通2S（比较指令所致），可采用置位指令使Q4.0在8S后一直接通。请读者思考：若使计数器在计数值到后停止计数或重新开始计数，程序该如何修改？

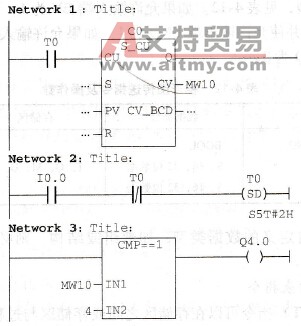

例4-9参考程序     图4-40    例4-9参考程序    采用中间点实现8S定时，程序如图4-41所示。

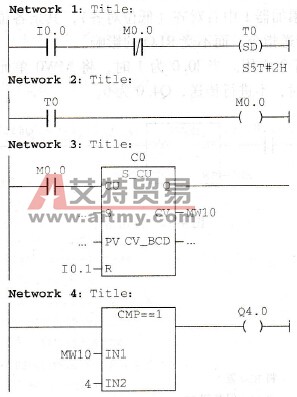

    图4-41    参考程序
