用PLC比较指令实现单个按钮控制设备起动/停止

    比较指令的助记符见表2-4，梯形图如图2-20所示。

    表2-4    比较指令的助记符

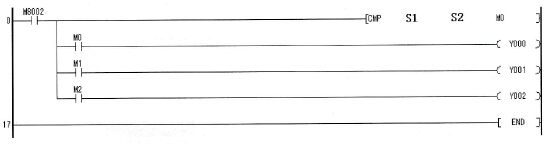

    图2-20    比较指令梯形图

    用比较指令实现单个按钮起／停控制的梯形图如图2-21所示。特殊功能继电器M8002在程序开始运行的第一个扫描周期将数据寄存器D0清零。在输出继电器Y2处在释放状态，即动断触点闭合时按下按钮SB，输入点X12的上升沿将数据寄存器D0加“1”；在输出继电器Y2处在吸合状态，即动合触点闭合时按下按钮SB，输入点X12的上升沿将数据寄存器D0减“1”；  特殊功能继电器M8000在程序开始运行时执行比较指令，当数据寄存器D0内的值大于数值“0”时辅助继电器M0吸合，使得输出继电器Y2吸合；否则辅助继电器M0释放，输出继电器Y2也释放。

    用比较指令实现单个按钮起动、停止控制，其按钮按动过程的梯形图变化如图2-22所示。

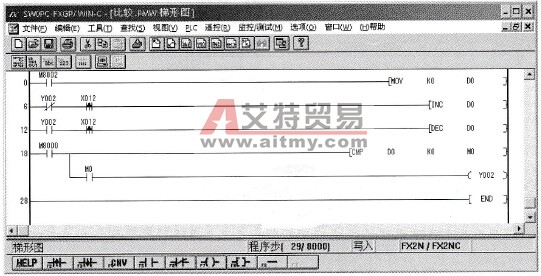

    图2-21    梯形图（光盘“实例2-2”中“比较.PMW”）

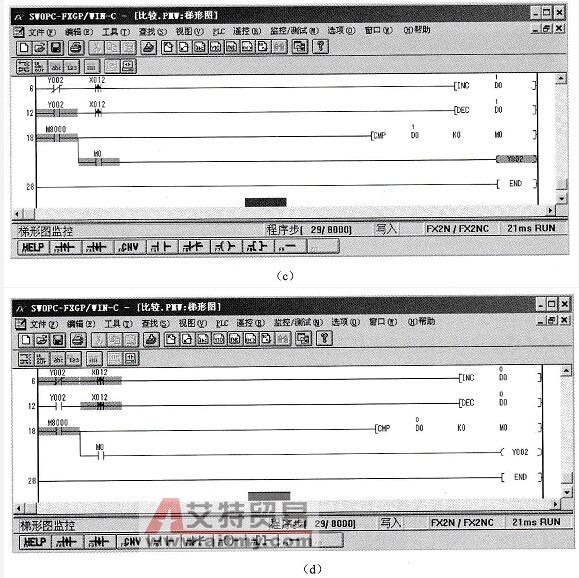

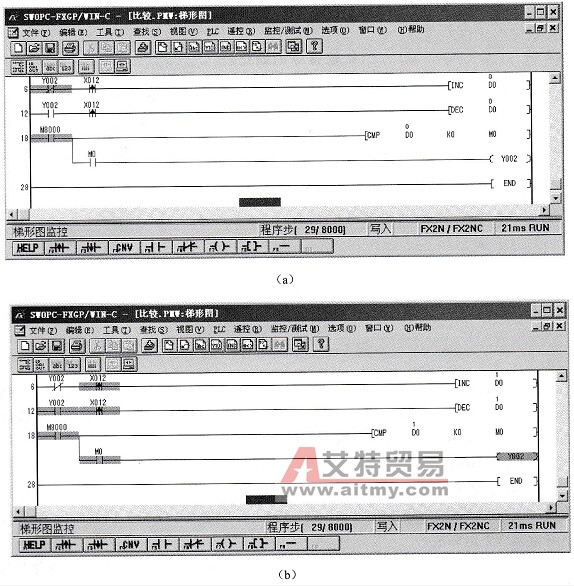

    图2-22    比较指令实现的按钮按动梯形图变化

    (a)按钮SB未按下；(b)按钮第1次按下时；(c)按钮第1次按下松开后；(d)按钮第2次按下时
