时间继电器+接点比较实现单个指示灯指示多种状

    这个方法是用时间继电器和接点比较指令实现所要的功能。其梯形图如图2-7所示。该程序使用时间继电器T1通过辅助继电器M20的动断触点与母线连接；由接点比较指令（该指令下面会详细介绍）控制输出继电器Y03，当时间继电器T1的计时值大于等于0.25s时输出继电器Y03吸合，否则释放；当时间继电器定时时间到时，使辅助继电器M20吸合。辅助继电器M20的动断触点断开，时间继电器复位。完成一个周期的工作，辅助继电器M20释放，开始下一个周期。改变接点比较指令中的K值就可以调节输出继电器Y03的通／断比。若要实现方法一中的四种状态指示，用方法二只要用两个时间继电器和两个接点比较指令即可，可见方法二比方法一使用的元件少。    工作中的PLC面板如图2-8所示。图2-9和图2-10分别是图2-7所示梯形图在监控状态下，输出继电器Y03吸合和释放的状态。

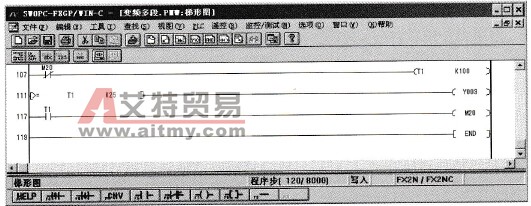

    图2-7    梯形图（光盘“实例2-2”中FLASH2.PMW）

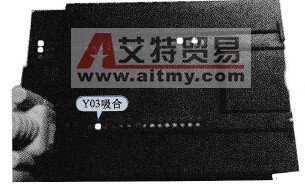

    图2-8    工作中的PLC面板（Y03吸合）

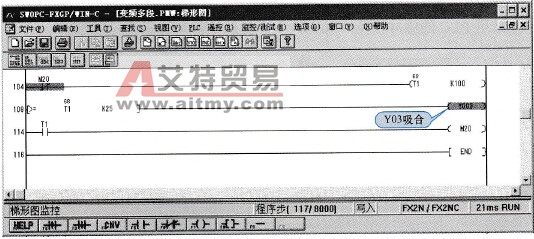

    图2-9    Y03吸合

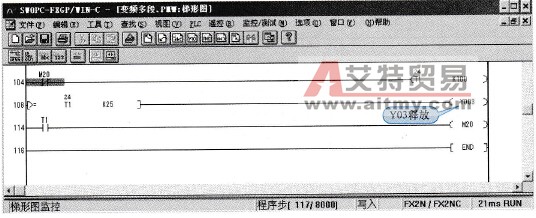

    图2-10    Y03释放
