F900GOT模块通信接口及数据连接线

来源：艾特贸易2017-06-04

简介1 ．通信接口的针脚布置 F930GOT/F930GOT - K/F940GOT/F940WGOT 内置的串行接口的针脚布置如图 10-18 所示。图 10-18 F900GOT 通信接口针脚平面布置图 (a)RS-422 ， 9 针 D-sub ，阴型； (b)RS - 232C ， 9 针

    1．通信接口的针脚布置    F930GOT/F930GOT - K/F940GOT/F940WGOT内置的串行接口的针脚布置如图10-18所示。

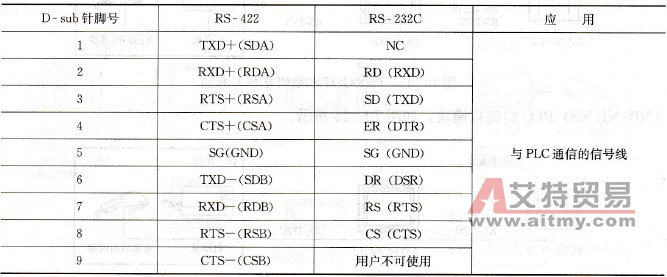

F900GOT通信接口针脚平面布置图     图10-18    F900GOT通信接口针脚平面布置图    (a)RS-422，9针D-sub，阴型；(b)RS - 232C，9针D- sub，阳型    2．F900GOT通信接口    F900GOT通信接口各针脚的功能如表10-1。    表10 -1    F900GOT通信接口各针脚的功能表

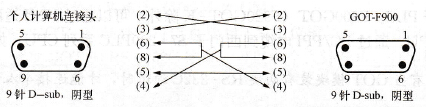

    个人计算机与触摸屏通信线的连接如图10 - 19所示。

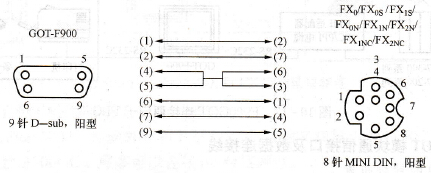

个人计算机与触摸屏的通信连接     图10 - 19    个人计算机与触摸屏的通信连接    触摸屏与FX系列PLC的通信线连接如图10-20所示。
    图10 - 20    触摸屏与FX系列PLC的通信线连接
