用PLC实现1个动合按钮与1个动断按钮对1个灯发光

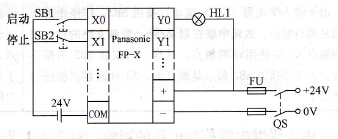

    1．内容与要求    用PLC实现1个动合按钮与1个动断按钮对1个灯发光与熄灭的控制。按下动合按钮SB1，灯HL1发光并保持，按下动断按钮SB2，灯HL1熄灭。    2．学习重点    本实训任务的控制要求很简单，但要通过本实训任务与2.1.1节实训任务作比较，了解用动断按钮控制灯的熄灭与用动合按钮控制灯的熄灭有何不同？从而加深对软元件和硬元件关系的理解，并继续学习基本指令与梯形图程序的编写方法。    3．实训步骤    (1)绘制PLC的I/O接线PLC的I/O接线如图2-11所示。

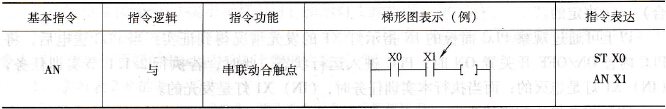

    图2-11    PLC的I/O接线    (2)根据PLC的I/O接线进行接线    1) PLC输入端接线：X0接动合按钮SB1，X1接动断按钮SB2。    2) PLC输出端接线：Y0接指示灯HL1；指示灯工作电源：DC 24V。    (3) PLC程序的编写与传送根据控制要求，用计算机编程软件编写本实训任务的梯形图程序，并将编写好的PLC程序从计算机传送到PLC。    1)学习基本指令AN。基本指令“AN”的功能与运用方法见表2-5。    表2-5    基本指令“AN”的功能与运用方法

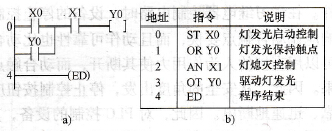

    2)编写PLC程序。梯形图程序（供参考）如图2-12a所示，请按图2-12a用编程软件编写程序，如图2 -12b所示。

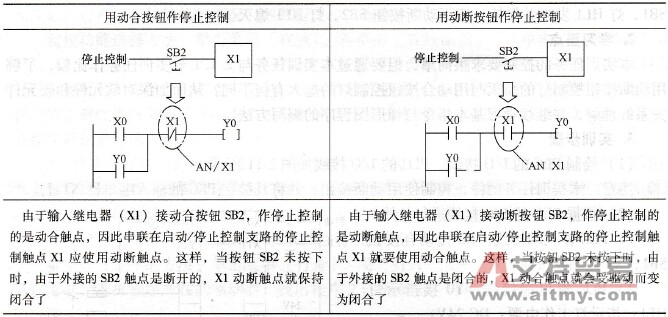

    图2-12    PLC的控制程序    a)梯形图程序b）指令程序及说明    3) PLC程序的执行与调试。将编写好的程序传送到PLC，将负载电源送电，执行PLC程序，并将程序调试到满足控制要求（与2.1.1节实训任务相同），即：    按下动合按钮SB1，灯HL1发光并保持；按下动断按钮SB2，灯HL1熄灭。    4．分析与思考    (1)用动合按钮与用动断按钮作停止控制的不同处2.1.1节实训任务与本实训任务程序中的X1，实质上都是对电路的停止控制。但由于2.1.1节实训任务中与Xl相接的是动合按钮，而本实训任务中与Xl相接是动断按钮，因此2.1.1节实训任务程序使用了串联动断触点指令( AN/X1)，而本实训任务程序使用了串联动合触点指令(AN X1)。两种情况的比较见表2-6。    表2-6    动合按钮与动断按钮作停止控制的比较

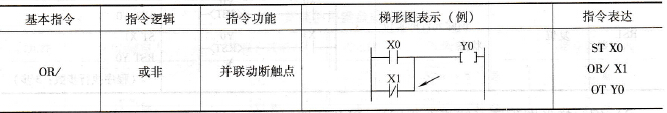

    由于受继电器控制电路的影响，对2.1.1节实训任务的梯形图程序用动断触点作停止控制容易理解，但对本实训任务的梯形图程序用动合触点作停止控制却会产生疑惑：动合触点X1能实现停止控制吗？要理解这个问题，首先要理解外接的硬元件(SB2)与PLC内的软元件(X1)的关系问题。请重新了解第1章1.2.2节中关于外部输入继电器(X)工作特点的其中一点描述：“输入继电器的触点状态是由其所接的外部元件的开关状态（断开或闭合）……决定的。”    以上可通过观察PLC面板的IN指示灯Xl的发光情况得到证实：当PLC送电后，将PLC内置ON/OFF开关置ON时，PLC进入运行状态，此时，若执行2.1.1节实训任务，(IN) X1灯是熄灭的；而当执行本实训任务时，(IN) X1灯是发光的。    (2)设备停止控制的要求。对设备的停止控制要求，是使用动合按钮还是动断按钮合适呢？    电气安全规程规定：对作紧急分断（停止）的控制，必须使用“强制释放”的硬触点元件。在学习继电器控制电路时，设备的停止控制都是用动断按钮的。这是因为动断触点动作响应比动合触点要快，而且动作可靠性也比动合触点要高，如若发生触点熔焊时，动断触点可以用直接的人为作用力使其断开，而动合触点若发生接触不良，就会直接影响了动作的效果。因此，从安全的角度出发，停止控制按钮应使用动断按钮。这样，在强制停电时就能可靠、迅速地断电。因此，对PLC控制的设备，其停止控制的硬元件也应该使用动断触点。必须明确，为了保证安全，对限位及过载等各种保护急停，都应使用动断触点作控制。    在以下的实训任务中，为了使停止控制的程序表达直观，一些简单的控制还会采用动合按钮作停止控制。当然，在掌握更多的编程方法后就可以更灵活选择了，但对工业现场运行的设备，一定得遵守安全规程的规定。    (3)认识基本指令“OR/”。2.1.1节实训任务与本实训任务程序中用到并联动合触点指令“OR”，如若并联的是动断触点，其指令应使用“OR/”，请看表2-7中“OR/”指令的功能与运用方法说明。    表2-7    基本指令“OR/”的功能与运用方法
