PLC应用指令的使用实验指导

    一、实验目的    1．熟悉跳转、比较、传送、批传送指令的使用。    2．理解四则运算与逻辑运算指令。    3．掌握右移位、左移位指令的编程使用方法。    二、实验设备    1．三菱FX2N系列可编程控制器。    1台    2．FX - 20P型编程器。    1台    3．模拟开关板。    1块    三、实验内容    1．按图9-18所示梯形图输入程序，观察运行结果，画出波形图。    2．按图9-19所示梯形图分别输入程序，观察比较指令FNC10( CMP)，区间比较指令FNC11( ZCP)运行结果。    3．按图9 -20所示梯形图输入程序，拨动4组输入模拟开关A1( X000~ X003)，A2( X004~X007)、A3( X010~ X013)、A4( X014~ X017)，观察输出。写到实验报告中。    4．按图9-21所示梯形图输入程序，拨动X0（ON、OFF变换）八次。观察现象并填入表中。

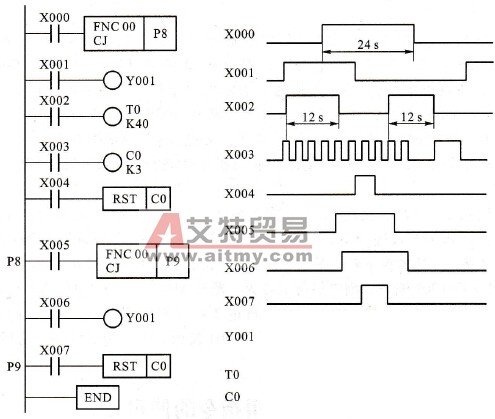

      图9-18    梯形图、波形图

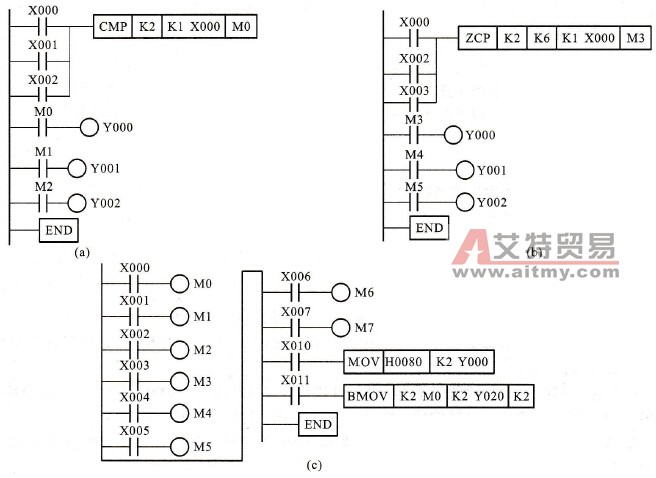

      图9-19    梯形图

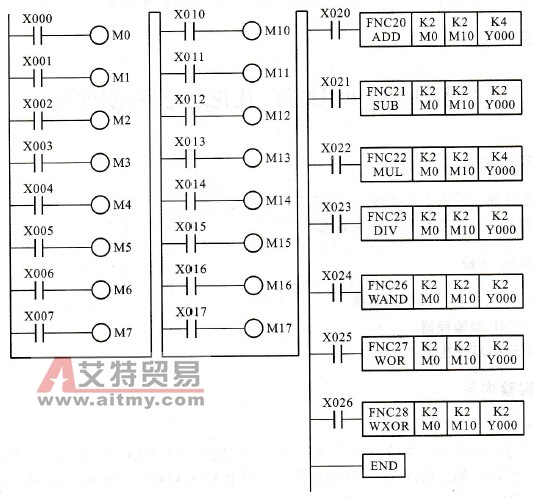

      图9-20    梯形图

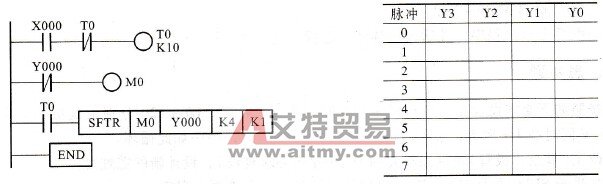

      图9-21    梯形图及记录表    5．自己设计左移位程序。拨动X0对应的开关八次，观察现象，并记录在实际报告中。    四、思考题    1．解释实验内容1中观察到的图形。    2．比较指令CMP与区间比较指令ZCP的区别。    解释图9-22中K2、K6、K1、X0、M3代表什么意义？
      图9-22    思考题2图    3．用移位指令设计一组灯（8个），要求一盏灯、一盏灯的循环亮。    五、实验报告
