用PLC顺序控制十字路口交通信号灯的控制设计

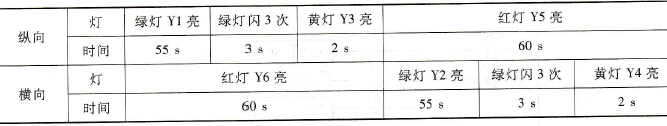

    十字路口交通信号灯的控制艾特贸易网在前面文章中用基本指令编程，这里用顺序控制编程，两种编程方式，可供比较。    控制要求见表5-5。    表5-5    交通信号灯的控制要求

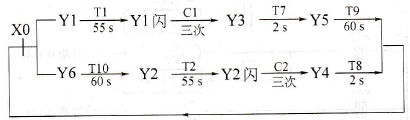

    按照表中要求，很容易写出下面灯亮的次序，再画出顺序控制功能图，如图5-14所示，顺序控制梯形图如图5-15所示。
      注意：有的FX可编程控制器，在顺序控制中某一步无输出，属于出错，不能执行，因此在STL S0与STL S35后加了M0、M1输出。    用顺序控制指令编程比较简单，因每步之间的关联较少。而基本指令编程看起来程序步比较少，但设计过程却比较困难，因此顺序控制受到广大设计人员欢迎。

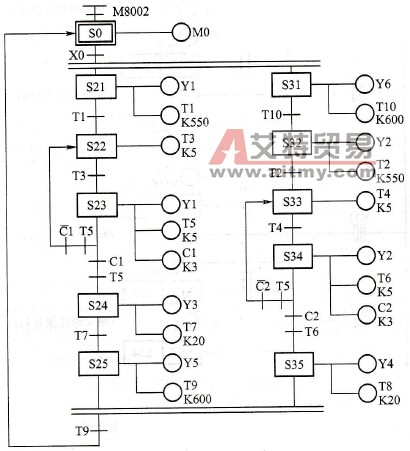

      图5-14    交通信号灯顺序控制功能图

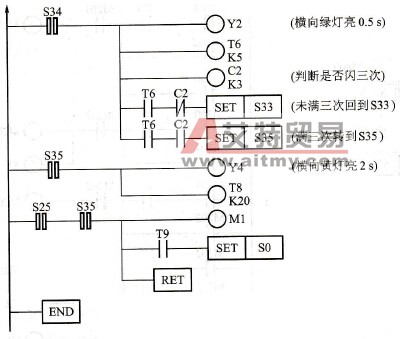

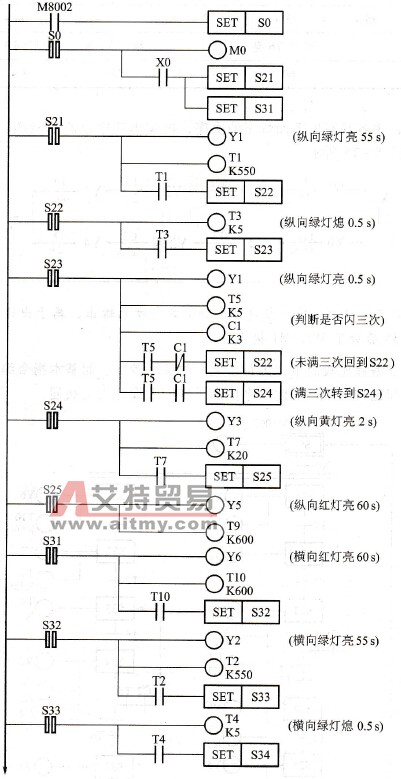

      图5-15    交通信号灯的顺序控制梯形图
