S7-300电源模块简介

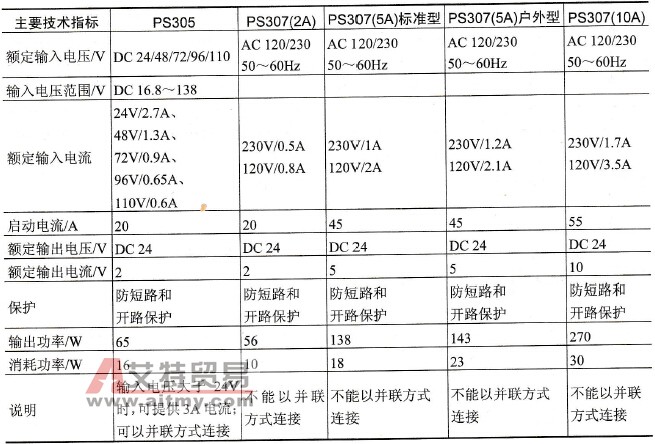

    S7-300有多种电源模块可供选择，下面重点介绍其中两种比较典型的电源模块。    (1) PS307电源模块    PS307电源模块将120/23 0V交流电压转换为所需要的24V直流工作电压，输出电流为2A、5A或10A，转换的24V直流电源为S7-300以及执行元件供电，适用于大多数应用场合下。其特点如下：    ◇ 连接单相交流系统（输入电压为AC 120V/230V，50/60Hz）。    ◇ 输出电流为2A/5A/10A，输出电压为DC 24V。    ◇ 防短路和开路保护。    ◇ 可靠的隔离特性，符合EN 60 950。    ◇ 可用作负载电源。    PS307电源模块的输入和输出之间有可靠的隔离，输出正常电压为24V时，绿色LED亮；输出过载时，LED闪烁；输出过电流时，以10A类型的为例，输出电流大于13A时，电压跌落，跌落后自动恢复；输出短路时输出电压消失，短路故障排除后电压自动恢复。    (2) PS305电源模块    PS305电源模块为户外型电源模块，其输出电流为2A，可连接直流电源，输出电压为DC 24V；同样具有防短路和开路保护功能；隔离的特性稳定可靠，也可用作负载电源；当输入电压大于24V时，可提供3A的电流，同时模块可以并联方式连接。    S7-300电源模块的主要技术指标如表2-10所示。    表2-10    电源模块的主要技术指标
