STEP7主、扩机架体系的建立

来源:艾特贸易2017-06-04

简介当一个实际控制项目所要求的控制动作十分繁琐,创建一个机架不能完全放置系统所需要的硬件模块,或控制的几个设备比较分散,但是又要求完全同步运行等时,就需要在主机架上的

    当一个实际控制项目所要求的控制动作十分繁琐,创建一个机架不能完全放置系统所需要的硬件模块,或控制的几个设备比较分散,但是又要求完全同步运行等时,就需要在主机架上的基础上创建一个或多个扩展机架,才能达到控制项目的要求。    STEP7软件中,用户可以创建主机架和扩展机架。具体操作如下:    (1)在硬件配置窗口中,拖放机架到左上方的窗口中,创建名为0号的机架(这就是主机架),然后对主机架进行硬件配置,必须包含电源、CPU和输出接收模块。    (2)再次拖动机架到左上方的窗口中,即可创建一个名为1号的一个扩展机架;然后进行硬件配置,必须包含电源和接收模块,但不包含CPU模块;当设置好接收模块后,系统自动将主机架和扩展机架连接起来。    注意:输出接收模块是连接主机架与扩展机架的接口,必须进行配置。    (3)按照步骤(2)再创建两个扩展机架-2号和3号,最终主机架和扩展机架的连接关系如图6-23所示。

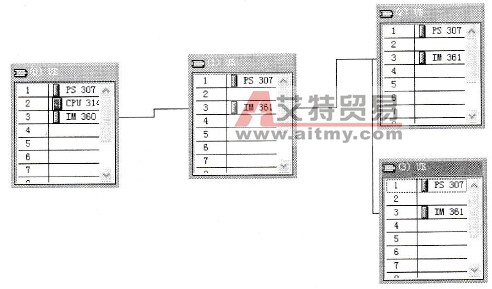

主机架与扩展机架的连接示意图
    6-23    主机架与扩展机架的连接示意图    在建立主、扩展机架时需要注意以下两点:     只有主机架中才有CPU模块;并不是SIMATIC 300站点提供的所有型号CPU都能创建扩展机架,只有CPU314及以上型号的CPU模块才能创建扩展机架。     在输出接收模块中,SIMATIC 300站点提供了IM 360 IM SIM 361 IM RIM 365IM S-R 3种型号的模块,其中,IM 360 IM S为输出模块,只能配置在主机架中;IM 361 IM R为接收模块,只能配置在扩展机架中;IM 365 IM S-R为兼有输出和接收功能的模块,可以同时配置在主、扩展机架中。当主机架使用IM 360 IM S模块时,扩展机架只能使用IM 361 IM R模块;当主机架使用IM 365 IM S-R模块时,扩展机架同样只能使用IM 365 IM S-R模块,并且此时只能建立一个扩展机架,而前者最多可以创建3个扩展机架。
