Visual Basic下用MSComm实现计算机与PLC的串行通信

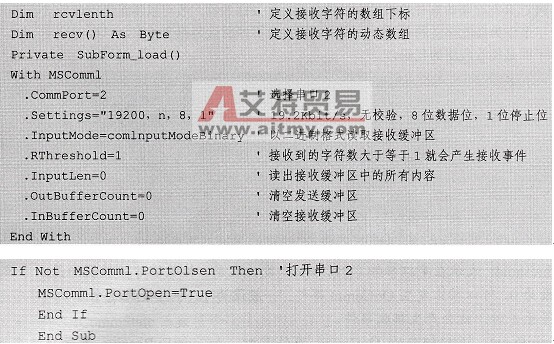

    由于Visual Basic语言简单实用，下面介绍Visual Basic下使用MSComm实现计算机与PLC之间串行通信的方法。    如前所述，MSGomm控件处理接收信息的方式可以采用事件驱动法或查询法。用事件驱动法设计程序时，每当有新字符到达，或端口状态改变，或发生错误时，MSComm控件将产生OnComm事件，而应用程序在捕获该事件后，通过检查MSComm控件的CommEvent属性可以获知所发生的事件或错误，从而采取相应的操作。而查询法是每当应用程序执行完某一串口操作后，将不断检查某一事件是否发生。例如，当程序向串口发送某个命令后，等待收到一个PLC的特定响应串。    因为查询方式占用CPU的时间太多，本例采用事件驱动方式。通信的界面包括一个发送按钮和一个文本框。采用主从方式通信，计算机作主机，PLC作从机。单击“发送”按钮，计算机发送数组Array中的数据。计算机接收到可编程序控制器返回的数据后存放在数组rcv内，并在文本框中显示出来。    1．串口及通信参数初始化
    2．发送程序    要发送报文的格式如下。

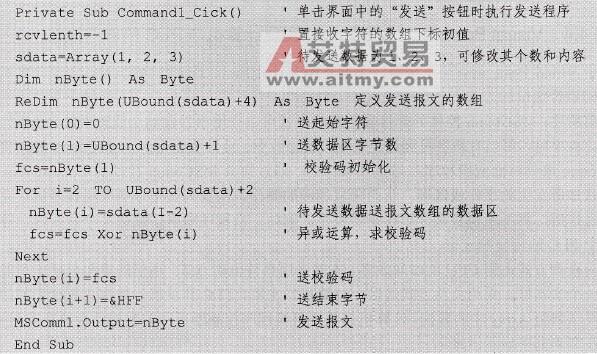

    约定起始字符为0，结束字符为十六进制数&HFF。校验码为报文中第二个字节与数据区内各字节的异或和。    下面是发送程序的代码。

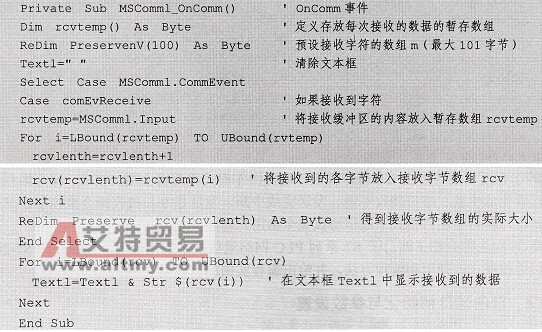

    3．收数据    PLC只有在接收到计算机发送的信息后，才发送数据，故可以将发送完成后接收到的第一个字节作为接收报文的开始，直到串口无接收事件时认为报文结束。    下面是接收程序的代码：
    运行程序，计算机就能实现简单的发送和接收数据的功能了。    注意：可以改变发送程序中函数Array的参数列表（即改变数据的个数和数值），来改变发送内容。
