CP 243-1以太网模块简介

    CP243-1是S7-200系列PLC的以太网通信处理器模块，专门为S7-200 PLC系统设计。通过CP 243-1可将S7-200 PLC系统连接到工业以太网(IE)中。CP 243-1还可用于实现S7低端性能产品的以太网通信。因此，可以使用STEP 7-Micro/Win对S7-200进行远程组态、编程和诊断。而且，一台S7-200还可通过以太网与其他S7-200、S7- 300或S7-400系统进行通信，并可与基于OPC的服务器进行通信，还可以与SIMATIC操作面板(OP)建立通信。CP 243-1的通信功能如图9-4所示。

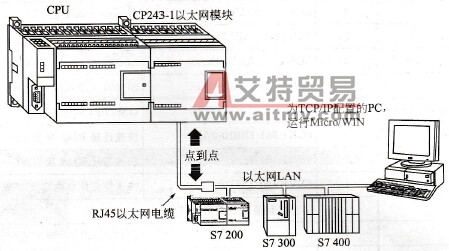

    图9-4    CP 243-1工业以太网通信处理器的功能示意图    CP 243-1可以与以下版本的S7-200 CPU连接：    ·CPU 222 Rel.1.10或以上；    ·CPU 224 Rel.1.10或以上；    ·CPU 226 Rel.1.00或以上；    ·CPU 226XM Rel.1.00或以上。    每个S7-200 CPU只能连接一个CP 243-1，如果连接多个CP 243-1，将不能保证S7-200系统的正常运行。
