EM277 Profibus DP从站模块

来源:艾特贸易2017-06-04

简介EM277 是 S7-200 PLC 连接 Profibus DP 系统的 DP 从站模块,其外形结构如图 8-8 所示。该模块是一种智能扩展模块,可与 CPU 222 、 CPU 224 、 CPU 224XP 及 CPU226 连接。 图 8-8 EM277 智能扩展模块 通过

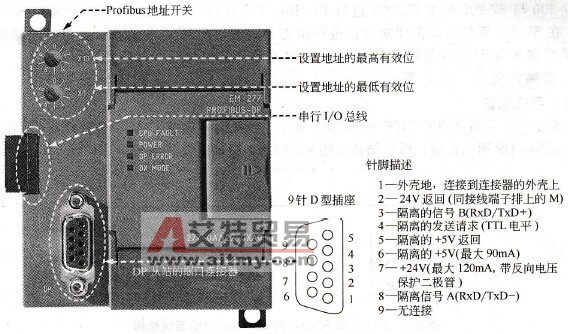

    EM277S7-200 PLC连接Profibus DP系统的DP从站模块,其外形结构如图8-8所示。该模块是一种智能扩展模块,可与CPU 222CPU 224CPU 224XPCPU226连接。
EM277智能扩展模块
    8-8    EM277智能扩展模块    通过EM277 Profibus DP扩展从站模块,可将S7-200 CPU连接到Profibus DP网络。EM277经串行I/O总线连接到S7-200 CPUProfibus网络通过DP通信端口连接到EM277EM277所支持的通信波特率为9.6Kbps12Mbps    作为DP从站,EM277模块接受从主站来的多种不同的I/O组态,向主站发送和接收不同数量的数据。EM277模块不仅仅是传输I/O数据,还能读写S7-200 CPU中定义的变量数据块。    EM277可作为连接到其他MPI主站的通信接口,而不论该模块是否用作Profibus DP从站。该模块利用S7-300/400XGET XPUT功能,提供从S7-300/400S7-200的连接。STEP 7-Micro/WIN以及使用MPIProfibus参数集的网卡(例如CP5 611),还有OP设备或者TD 200都可以通过EM277S7-200进行通信。当EM277用于MPI通信时,MPI主站必须使用EM277模块的站址向S7-200 CPU发送信息,发送给EM277MPI信息将通过EM277传送给S7-200 CPU    EM277是一种从站模块.不能用来通过NETRNETW语句进行不同的S7-200 PLC之间的通讯,不能用于自由端口的通信。
