用定时器控制2个灯顺序发光与顺序熄灭的PLC控制

来源:艾特贸易2017-06-04

简介1.内容与要求 按下动合按钮SB1,灯HL1发光并保持,5s后灯HL2发光并保持;按下动合按钮SB2,灯HL2熄灭,3s后灯HL1再熄灭。 2.学习重点 1)继续学习定时器的运用。 2)学会用定时器实现2个

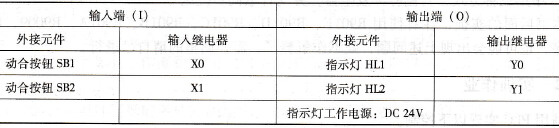

    1.内容与要求    按下动合按钮SB1,灯HL1发光并保持,5s后灯HL2发光并保持;按下动合按钮SB2,灯HL2熄灭,3s后灯HL1再熄灭。    2.学习重点    1)继续学习定时器的运用。    2)学会用定时器实现2个灯顺序启动与顺序熄灭的控制。    3.实训步骤    (1) PLC的I/O分配与接线PLC的I/O分配见表4-1。    表4-1    PLC的UO分配
PLC的UO分配
    根据表4-1完成PLC的I/O接线。    (2) PLC程序的编写梯形图程序(供参考)如图4-1所示。    (3) PLC程序的执行与调试请按图4-1编写程序,传送到PLC执行,并将程序调试到满足以下的控制要求:按下按钮SB1,灯HL1发光并保持,过5s后灯HL2发光并保持;按下按钮SB2,灯HL2熄灭;过3s后灯HL1再熄灭;可按SB1重新启动。

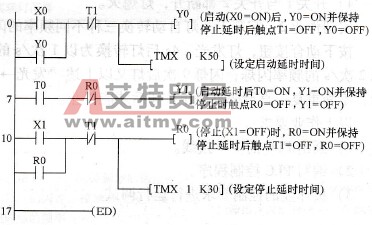

梯形图程序
    图4-1    梯形图程序    4.分析与思考    (1)简单的顺序控制与要求    本实训任务的控制,其实是一种简单的顺序控制过程,即通过时间来实现灯的顺序发光与灯的顺序熄灭。    在生产现场,有不少要求作顺序控制的设备,如矿山输送矿石的皮带输送机,在输送距离较长的情况下,常由多台皮带输送机进行接力传送,为了避免矿石在皮带输送机上堆积,都要求拖动皮带输送机的电动机逐台顺序正向启动和顺序反向停止。此外还有不少电气设备,都有顺序启动要求,如一些电加热设备,从安全角度考虑,也需要先启动吹风扇再延时启动电热器。在实际应用中,简单的顺序控制要求会有多种,以两台设备为例,以下的控制要求经常碰到,我们应该熟悉并掌握其实现方法:    1)第一台设备启动一段时间后,第二台设备再自动启动,两台设备一齐停止。    2)两台设备一齐启动,停止时一台先停止,另一台自动延时一段时间再停止。    3)第一台(或第二台)设备启动一段时间后,第二台(或第一台)设备再启动,停止时第二台(或第一台)设备先停止,第一台(或第二台)设备延时一段时间再停止。    4)第一台电机运转一段时间后停止并自动切换为第二台电机运转。    5)用按钮操作控制,只有第一台设备启动后,第二台设备才能启动。必须在第二台设备停止后,第一台设备才能停止。    (2)启动与停止先后顺序切换的控制  为了可实现更灵活的顺序控制,要求除了能实现两台设备的顺序启动外,同时能用开关对两台设备启动或停止的先后顺序进行切换。    对启动与停止先后顺序切换的控制用以下例子说明:    1)控制要求。    ①用动合按钮SB1作启动控制,两台设备顺序启动时间相隔5s。    ②用动合按钮SB2作停止控制,两台设备顺序停止时间相隔3s。    ③用开关SA1作两台设备启动次序切换。开关SA1断开时,设备1先启动,设备2后启动;开关SA1闭合时,两台设备的启动次序则相反。    ④用开关SA2作两台设备停止次序切换。开关SA2断开时,设备1先停止,设备2后停止;开关SA2闭合时,两台设备的停止次序则相反。    2)“启动与停止的先后顺序切换”控制的PLC I/O分配。“启动与停止的先后顺序切换”控制的PLC I/O分配见表4-2。    表4-2    “启动与停止的先后顺序切换”控制的PLC I/O分配

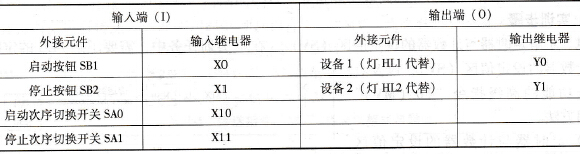

“启动与停止的先后顺序切换”控制的PLC I/O分配
    3) PLC程序的编写。“启动与停止的先后顺序切换”的控制程序(供参考)如图4-2所示。    请对图4-2所示程序进行分析,并在实训装置上进行上机验证(用指示灯HL1和HI2替代设备1和设备2),若用指令程序输入,需注意对串联块并联后再串联的指令表达。

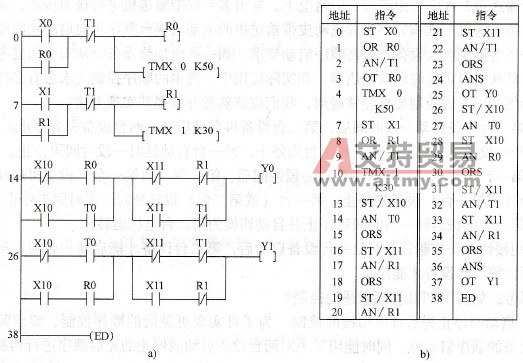

“可切换启动与停止先后次序”的控制程序
    图4-2    “可切换启动与停止先后次序”的控制程序    a)梯形图程序b)指令程序
