欧姆龙CP1H型PLC主机单元的外形与面板说明

    欧姆龙CP1H PLC的主机单元又称CPU单元，它包括X型（基本型）、XA型（带内置模拟量输入输出端子）和Y型（带脉冲输入输出专用端子）3种类型。在这些类型的主机单元中，XA型主机单元最具代表性，下面以该类型的主机单元为例进行说明。    (1)实物外形    CP1H XA型PLC主机单元实物外形如图3-2所示。    (2)面板说明    CP1H-XA型PLC主机单元面板的结构如图3-3所示。    面板各部分功能说明如下。    ①池盒。用于安装电池，在PLC断电时为存储器提供后备电源。    ②输入端子台。用于连接输入设备和主机单元电源。输入端子台（以AC电源供电型主机单元为例）如图3-4所示，L1、L2端用于连接AC100～240V、50/60Hz的电源，端为保护接地端，COM端为输入端子公共端。输入端子台的输入端子为OCH、1CH两个通道，每个通道有12个端子，编号分别为0.00～0.11和1.00～1. 11。
    图3-2    CP1H XA型PLC主机单元实物外形
    图3-3    CP1H-XA型PLC主机单元面板的结构
    图3-4    输入端子台    ③USB端口。该端口通常用作与编程计算机（安装CX-P编程软件的计算机）连接。    ④模拟量电位器。调节该电位器，可使PLC存储器的A642单元中的数据在0～255变化。    ⑤外部模拟量设定输入端。在该端输入0～10V电压，可使PLC存储器的A643单元中的数据在0～255变化。    ⑥拨动开关。它由6个拨动开关组成，可以对PLC一些功能进行设置。拨动开关及设置功能如图3-5。

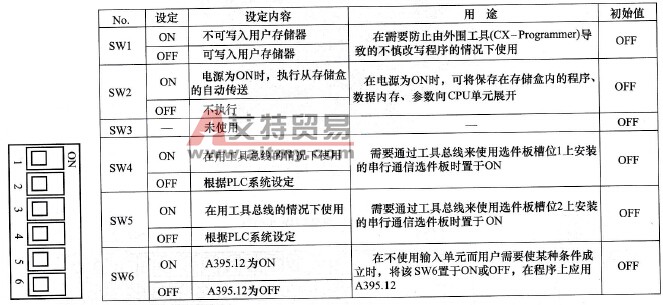

    图3-5    拨动开关及设置功能    ⑦工作指示LED与7段数码管显示。它分为上下两部分，上部分的6个LED灯用于指示工作状态，6个LED灯及指示内容如图3-6所示；下部分的两位7段数码管用来显示主机单元的异常信息，在操作模拟量电位器时数码管会显示A642单元中的数值(00～FF)等。

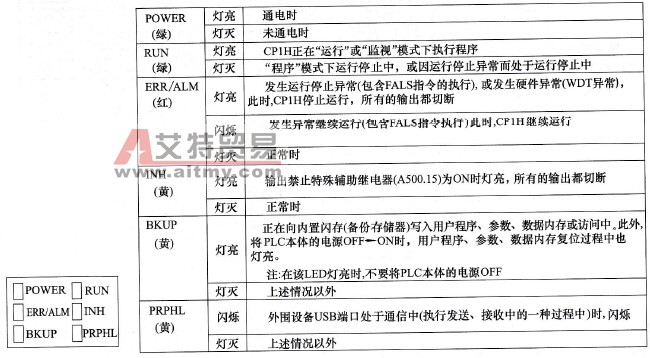

    图3-6    6个LED灯及指示内容    ⑧RS-232C端口。该端口为选件，其型号为CPIW-CIF01，安装在选件板槽位1处。    ⑨RS-422A/485端口。该端口为选件，其型号CPIW-CIF11，安装在选件板槽位2处。    ⑩扩展单元连接盒。当主机单元需要连接扩展单元时，可打开该连接盒，将扩展单元的连接电缆插入该连接盒的插座中。    ⑪存储盒。安装CPIW-ME05M存储卡(512KB)，在需要时，可将CP1H主机单元的梯形图程序、参数和数据内存(DM)等传送并保存到存储卡中。    ⑫内置模拟量输入及输出端子台。CP1H-XA型主机单元本身带有模／数(A/D)转换和数／模( D/A)转换模块，外界的模拟量信号由模拟量输入端子送入，经A/D转换模块转换成数字量送入PLC内部电路处理；PLC内部的数字量经D/A转换模块转换成模拟量信号，从模拟量输出端子送出。    模拟量输入／输出端子台可输入4路模拟量信号、输出2路模拟量信号。各端子排列及功能如图3-7所示。
    图3-7    模拟量输入／输出端子排列及功能    ⑬模拟量输入切换开关。它由4个拨动开关组成，用来设置模拟量输入端子的模拟量输入形式（电压输入或电流输入）。模拟量输入切换的各个开关的功能如图3-8所示。

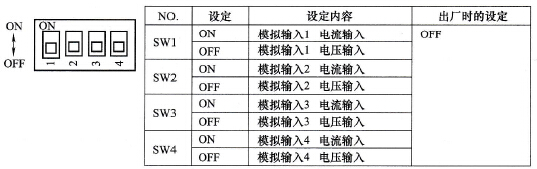

    图3-8    模拟量输入切换的各个开关的功能    ⑭输出端子台。用于连接输出设备。输出端子台（以晶体管输出型主机单元为例）如图3-9所示，NC端为空脚，COM端为输出端子的公共端，在特殊情况下（如负载需要较大电流时），输出端子应与本区域的COM端连接使用。输出端子台的输出端子为100CH、101CH两个通道，每个通道有8个输出端子，编号分别为100. 00～100. 07和101. 00～100. 07。
    图3-9    输出端子台
