欧姆龙CP1H型PLC的概述

    CP1系列是欧姆龙公司目前主推的小型一体式（整体式）PLC，它分为CPIE、CPIL和CP1H三种类型，其外观与定位如图3-1所示，由于CP1H型功能最为全面，故本书主要介绍CP1H型PLC。CP1H系列PLC是欧姆龙公司于2005年推出小型机，与以往产品CPM2A 40点PLC输入输出型尺寸相同，但处理速度可达10倍。该机型外形小巧，速度极快，执行基本命令仅需0.1μs，且内置功能强大。    CP1H系列PLC配备与CS/CJ系列共通的体系结构，最多同时可带7台欧姆龙CPMIA系列的扩展I/O及2台CJ1系列的高功能I/O或高功能CPU单元，大大增强了开关量和模拟量的扩展能力。另外，CP1H系列PLC取消了手持编程器的支持，它采用USB接口与编程计算机连接，还提供了RS-232C和RS-485接口与外设连接通信。

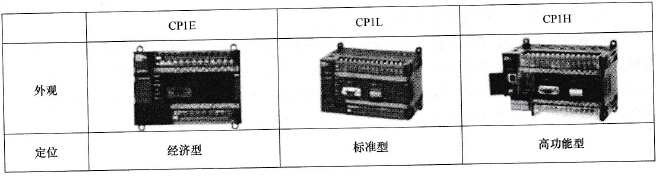

    图3-1    CP1系列的三种类型PLC
