施耐德Unity CPU的故障代码

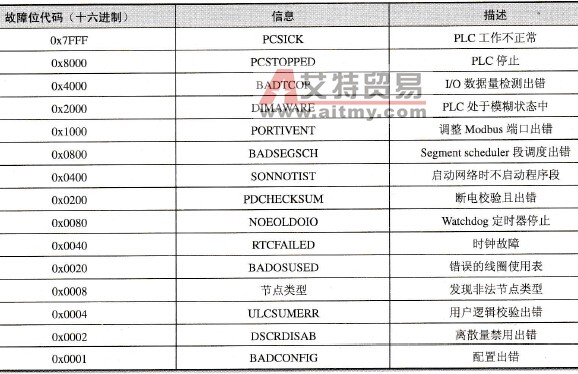

    在CPU的运行过程中，可能会出现的主要故障代码如表2-7所示。    表2-7    主要故障代码
    其中：    ●PLC工作不正常：表明CPU无法执行故障诊断。这时，通常需要更换CPU。    ●PLC停止：只是一种CPU状态，显示8000（十六进制）代码。例如，如果用户发出一个CPU停止命令，则状态寄存器将指示8000（十六进制）。但当8000（十六进制）是以一个或多个预先定义错误结尾时，则表示存在一种错误状态。例如，由于未检测到逻辑节点端，PLC已经停止运行。    ●I/O数据量检测出错：如果用户声明其配置中的多个I/O分站，但尚未安装一个RIO主站，则会出现这种错误。如果一个分站配置超过了每个分站的I/O最大允许数，则也可能出现这种错误。    ●PLC系统处于模糊状态：如果第一次试图进入PLC系统，则可能会出现这种状态。此错误表示尚未进行CPU配置。在进入CPU系统之前，应写入一个脱机配置，并将其传送到CPU中。当试图与一个以前运行的CPU进行通信时，如果出现错误，则可能表示CPU中存在状态混乱的存储器。用户需要清除内存，并尝试重新加载用户逻辑程序。    ●调整Modbus端口出错：该错误有时会随着另一个错误同时出现。当出现该错误时，CPU通常停止工作。如果尝试清除系统停止状态，则该错误也可能出现。应尝试清除用户逻辑程序，并重新加载。    ●Segment scheduler段调度出错：表示出现一个编程不正确的段调度。    ●启动网络不启动程序段：该错误通常是由编程不正确所造成的。一个混乱程序也可造成此种错误，可通过向CPU发出一个启动命令，对此错误进行检测。    ●断电校验出错：表示连续运行时间，RAM故障诊断已经发生故障。应重新加载用户逻辑程序。如果仍然出现错误，则应更换CPU。    ●Watchdog定时器停止：表示CPU在完成当前扫描中花费了过多时间。    ●时钟故障：应更换CPU。    ●错误的线圈使用表：表示所用线圈表与用户逻辑不匹配。其可能的原因包括：    用户已脱机修改程序，然后重新加载该程序，可能需要手动更新所用线圈来进行恢复。若电池线圈未配置或配置不正确，从另一台PLC重新查找一个程序时，经常会出现此种错误；CPU可能存在一个硬件故障；RIO选项发生故障。RIO可选模块不正常，应更换此模块。    ●发现非法节点类型：将一个程序加载到CPU时，经常出现这种错误。用户应查找的问题点包括：从可支持一种可加载式功能块的CPU，加载／重新定位到另一个尚未针对同一功能块(例如，HSBY或XMIT)进行配置的CPU中；一个超过特定CPU指令集范围的常量或参考值。当从24位CPU到16位CPU进行重新定位逻辑程序时，此种情况可能发生。通常，此类错误不应被视为硬件故障。应检查逻辑程序与目标PLC的兼容性。    ●用户逻辑校验和错误：所计算的用户逻辑校验和所已存储的校验和不一致。这可能是由内存中的一个非法变更所造成的。应尝试重新加载用户逻辑程序。如果此错误仍然存在，则应更换CPU。    ●离散量禁用错误：在带有用户逻辑中关闭线圈的最优化模式下，如果尝试运行CPU，则将发生此错误。    ●配置出错：通过Modbus/Modbus Plus端口对内存进行修改。在下载一个程序期间，如果发生此种错误，则应检查数值的配置数据是否大于CPU所规定的可寻址范围。如果CPU的内存存在缺陷，也可出现此种错误。    在Quantum PLC系统中，冷启动是指完全下载一个项目后的第一次启动，除此以外的任何其他的启动均为热启动，例如，PLC重新上电或PLC从STOP状态到RUN状态都称为热启动。
