用PLC状态转移图法设计一个彩灯闪烁电路的控制

来源：艾特贸易2017-06-05

简介控制要求为：三盏彩灯 HL1 、 HL2 、 HL3 ，按下启动按钮后 HL1 亮， 1s 后 HL1 灭 HL2 亮， 1s 后 HL2 灭 HL3 亮， 1s 后 HL3 灭， 1s 后 HL1 、 HL2 、 HL3 全亮， 1s 后 HL1 、 HL2 、 HL3 全灭， 1s 后 HL

控制要求为：三盏彩灯HL1、HL2、HL3，按下启动按钮后HL1亮，1s后HL1灭HL2亮，1s后HL2灭HL3亮，1s后HL3灭，1s后HL1、HL2、HL3全亮，1s后HL1、HL2、HL3全灭，1s后HL1、HL2、HL3全亮，1s后HL1、HL2、HL3全灭，1s后，HL1亮，……，如此循环；随时按停止按钮停止系统运行。

解：(1) I/O分配

根据控制要求，其I/O分配如图3-11所示。

(2)设计状态转移图

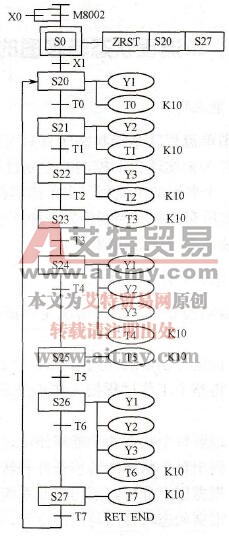

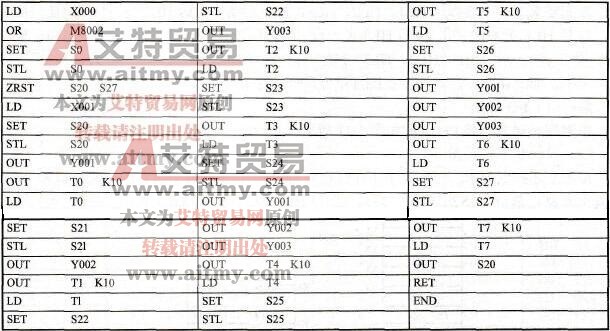

根据上述控制要求，可将整个工作过程分为9个状态，每个状态的功能分别为S0（初始复位及停止复位）、S20（HL1亮）、S21（HL2亮）、S22（HL3亮）、S23（全灭）、S24 (HL1、HL2、HL3全亮)、S25（全灭）、S26 (HL1、HL2、HL3全亮)、S27（全灭）；状态的转移条件分别为初始脉冲M8002、启动按钮X1及T0～T7的延时闭合触点。其状态转移图如图3-12所示，其指令表程序见表3-5。
