S7-PLCSIM应用实例

    S7-PLCSIM仿真软件使用比较简单，以下用一个简单的例子介绍其使用方法。

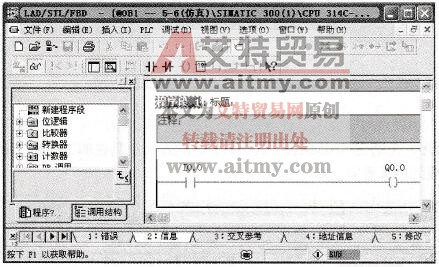

    【实例】将如图5-44所示的程序，用S7-PLCSIM进行仿真。

    图5-44    用于仿真的程序

    【解】

    具体步骤如下：

   1)先新建一个工程，并进行硬件组态，在组织块OB1中输入如图5-44所示的程序，保存工程。

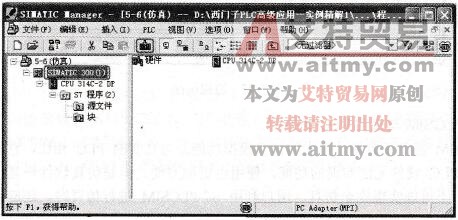

   2)开启仿真。在管理界面中单击工具栏上的“仿真开关”按钮，如图5-45所示。

    图5-45    开启仿真

   3)下载程序。先选定“SIMATIC 300 (1)”，再单击工具栏的“下载”按钮，将硬件组态和程序下载到仿真器中，如图5-46所示。

    图5-46    下载程序

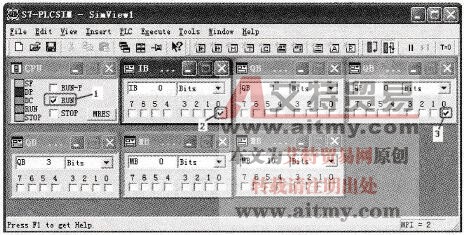

   4)进行仿真。先选择“RUN”，也就是将仿真器置于运行状态，再将I0.0上选取为“√”，也就是将I0.0置于“ON”，这时，Q0.0也显示为“ON”；当去掉I0.0上“√”，也就是将I0.0置于“OFF”，这时，Q0.0上的“√”消失，即显示为“OFF”，如图5-47所示。

    图5-47    进行仿真

   5)监视运行。打开程序编辑器，在工具栏中单击“监视”按钮，可以看到：若仿真器上的I0.0和Q0.0都是“ON”，则程序编辑器界面上的I0.0和Q0.0也都是“ON”，如图5-48所示。这个简单例子的仿真效果与下载程序到PLC中的效果基本相同，相比之下前者实施要容易得多。

    图5-48    监视运行
