如何用继电器电路实现对灯的控制

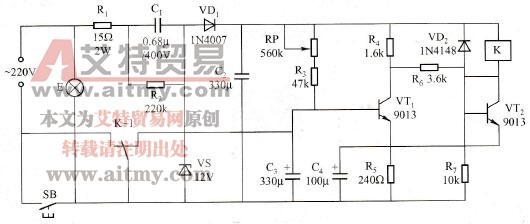

    如图2-5所示是一个使用继电器的延迟灯电路。

    图2-5    继电器的延迟灯电路

   (1)开灯时，只要按下SB，此时电灯E通电发光。同时，220V交流电经VS、VD1、C1、C2等组成的电容降压半波整流稳压电路，在C2两端输出稳定的12V工作电压，三极管VT1因基极被继电器触点k-1接地而截止，故VT2导通，继电器K得电吸合，触点k-1倒向常开端。

   (2)将按键SB短路使电路自锁，所以松开SB后，灯E仍能通电发光。此时正电源经RP、R3向电容C3充电，使VT1基极电位逐渐抬高，当升高至一定程度时，VT1导通，VT2截止，即由VT1、VT2组成的施密特电路翻回原来状态，继电器K释放，触点k-1复位，电灯E供电回路被切断，灯灭。
