如何使用逻辑运算指令

    1)字节与、字节或、字节异或

   ANDB（字节与）指令对两个输入字节按位与，得到一个字节结果(OUT)。

   ORB（字节或）指令对两个输入字节按位或，得到一个字节结果(OUT)。

   XORB（字节异或）指令对两个输入字节按位异或，得到一个字节结果(OUT)。

    使ENO=0的错误条件是SM4.3（运行时间）0006（间接寻址）。

    这些指令影响下面的特殊存储器位SM1.0（零），如表6-3所示。

    表6-3    字节与、字节或、字节异或影响的特殊存储器位

   2)字与、字或、字异或

   ANDW（字与）指令对两个输入字按位与，得到一个字结果(OUT)。

   ORW（字或）指令对两个输入字按位或，得到一个字结果(OUT)。

   XORW（字异或）指令对两个输入字按位异或，得到一个字结果(OUT)。

    使ENO=0的错误条件是SM4.3（运行时间）0006（间接寻址）。

    这些指令影响下面的特殊存储器位SM1.0（零），如表6-4所示。

    表6-4    字与、字或、字异或影响的特殊存储器位

   3)双字与、双字或、双字异或

   ANDD（双字与）指令对两个输入双字按位与，得到一个双字结果(OUT)。

   ORD（双字或）指令对两个输入双字按位或，得到一个双字结果(OUT)。

   XORD（双字异或）指令对两个输入双字按位异或，得到一个双字结果(OUT)。

    使ENO=0的错误条件是SM4.3（运行时间）0006（间接寻址）。

    这些指令影响下面的特殊存储器位SM1.0（零），如表6-5所示。

    表6-5    双字与、双字或，双字异或影响的特殊存储器位

   4)与、或、异或指令实例

    与、或、异或指令实例如图6-12所示。

   5)字节取反、字取反、双字取反指令

   INVB（字节取反）指令求出输入字节(IN)的反码，得到一个字结果(OUT)。

   INVW（字取反）指令求出输入字(IN)的反码，得到一个字结果(OUT)。

   INVDW（双字取反）指令求出输入双字(IN)的反码，得到一个字结果(OUT)。

    使ENO=0的错误条件是SM4.3（运行时间）0006（间接寻址）。

    这些指令影响下面的特殊存储器位SM1.0（零），如表6-6所示。

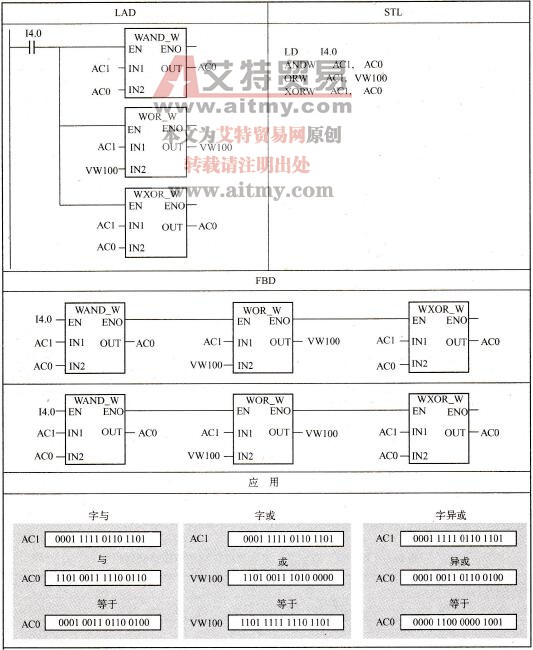

    图6-12    与、或、异或指令实例

    表6-6    字节取反、字取反、双字取反指令影响的特殊存储器位

    取反实例如图6-13所示。

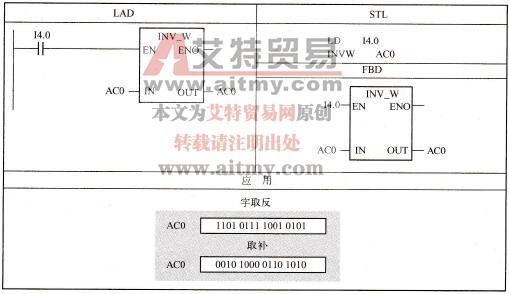

    图6-13    取反实例
