如何使用触点并联指令？

    (1) OR（或指令）：用于单个常开触点的并联，实现逻辑“或”运算。

   (2) ORI（或非指令）：用于单个常闭触点的并联，实现逻辑“或非”运算。

   (3) ORP:上升沿检测并联连接指令。

   (4) ORF:下降沿检测并联连接指令。

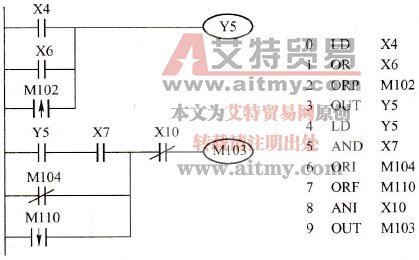

    触点并联指令的使用如图67所示。

   (5)触点并联指令的使用说明：OR、ORI、ORP、ORF指令都是指单个触点的并联，并联触点的左端接到LD、LDI、LDP或LPF处，右端与前一条指令对应触点的右端相连。触点并联指令连续使用的次数不限；OR、ORI、ORP、ORF指令的目标元件为X、Y、M、T、C、S。



图6-7触点并联指令的使用
