S7-400 PLC信号模块的地址

   S7-400 PLC信号模块的地址是在STEP 7中用硬件组态工具将模块配置到机架时自动生成的。根据同类模块所在的机架号和在机架中的插槽号，按从小到大的顺序自动连续分配地址的，用户可以修改模块的起始地址。每个8点、16点和32点数字量模块分别占用1B、2B和4B地址。假设32点数字量输入模块各输入点的地址为I44.0~147.7，模块内各点的地址从上到下顺序排列。其中，I44.0对应的接线端子在最上面，I47.7对应的接线端子在最下面。

   S7-400的模拟量模块默认的起始地址从512开始，每个模拟量I/O各占2B（两个字节，即1个字），模块内最上面的通道使用模块的起始地址。同类模块的地址按顺序连续排列。例如，某8通道模拟量输出模块的起始地址为832，从上到下各通道的地址分别为QW832，QW834，…，QW846。

    信号模块(SM)默认地址举例见表2-5。

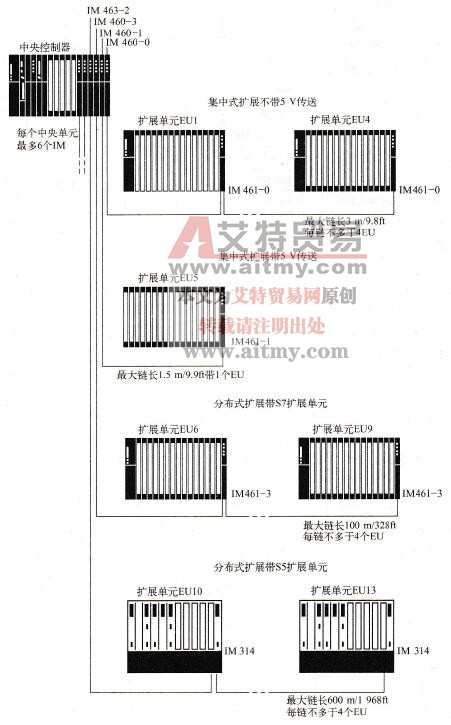

图2 - 26    S7-400 PLC的扩展结构

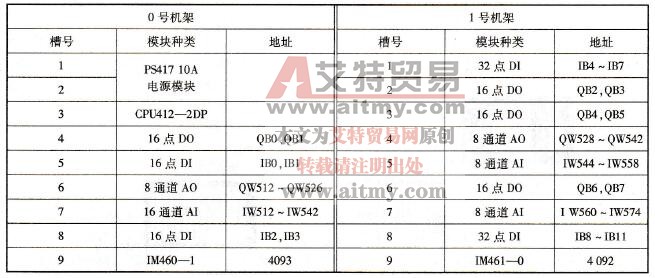

表2-5 SM的默认地址举例
